Original óptica automática de la máquina de la inspección del VT S1080 y utilizado

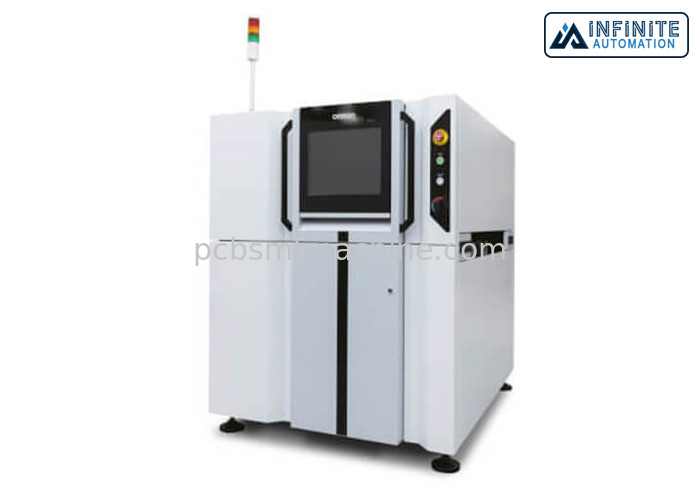

Omron 3D máquina óptica automática de la inspección de AOI VT-S1080, original y usado
El VT-S1080 es el sistema más avanzado del 3D AOI del mundo, diseñado para el funcionamiento de sistema máximo y la productividad de alta calidad. Diseñado para la fabricación flexible, mano de obra de ahorro con la programación innovadora del AI. Primera eficacia el hasta 99% de la producción del paso. Industria-primera iluminación de MDMC: la proyección de imagen 3D de todos los ángulos permite la inspección exacta de las formas complicadas de la soldadura. Eliminación de la sombra y de la reflexión secundaria con los proyectores de las P.M. 4-Direction. Realización de la dirección de la adherencia de soldadura de la soldadura directamente referente a los estándares de IPC. Herramientas innovadoras del AI que apoyan la adaptación ahorradora de trabajo de la habilidad-menos. 3D conformidad completa a IPC – inspección basada. Inspección avanzada de la ángulo-vista de las juntas ocultadas de la soldadura. Convertido con I4.0 en la mente para que máquina avanzada trabaje a máquina la comunicación. Supervisión de sistema multilateral y mantenimiento profético para 100%, utilización para la producción. Biblioteca global para mantener la misma norma de calidad de la fabricación en todos los sitios globales. Detección de la alta de la confiabilidad imagen del OCR/de OCV. Solo hardware único a través de todas las plataformas de la serie S10. Preparado para el hardware de la siguiente generación, camera/GPU/PC para una detectabilidad/una capacidad más altas de la velocidad.
Omron 3D AOI VT-S1080
FOV 50,0 x 37.5m m
PWB máximo: 510 (W) x 680 (D) milímetros
Peso aproximadamente 1250 kilogramos
Dimensiones 1180 (W) x 1450 (D) x 1500 (H) milímetros
Características:
- S1080 ofrece las imágenes de la etiqueta diversas
- inspección cualitativa AI-ayudada conforme a estándares internacionales
- Desde valores conforme a los estándares se aplican directamente como criterios de inspección, no hay dependencia en la habilidad y la experiencia del programador.
Tecnología del AI para minimizar esfuerzos de la programación y de la inspección visual
1. Uno mismo-optimización del AI
2. Adquiera automáticamente las imágenes del defecto para el análisis y la visualización de la separación de los datos del resultado para la determinación AI-ayudada del defecto
Reconstrucción de alta precisión de la forma de la soldadura
Equipado de nuestra iluminación única de MDMC (dirección/multicolor multi) y nueva técnica del moiré de las P.M. (cambio patentado fase micro). Esto permite un funcionamiento robusto y confiable más alto de la inspección.
Sistema M2M*1 que se centra en calidad
1. Previniendo defectos cerca:
supervisión y fluctuaciones de la información en los valores medidos durante la producción
tendencias de visualización del defecto asociadas a hardware del mounter del microprocesador tal como cabezas y bocas
2. Visualizando la calidad cerca:
comparación de proceso
exhibición de la situación de la producción
lazo de sistemas de SPI/AOI/AXI
3. Mejorando el primer índice de producción del paso de la línea automáticamente calculando la poste-impresión/los criterios de inspección de la poste-colocación basados en los resultados de la inspección después del proceso del flujo de la soldadura
*1. abreviatura de la máquina-a-máquina. Es un mecanismo para optimizar la calidad y la situación de la operación del equipo sin la intervención humana, hizo posible permitiendo la comunicación y el intercambio de información autónomos entre diversa haber conectado, equipo de producción.
Especificaciones:
| Tipo |
VT-S1080 |
| Dimensiones externas |
1180 (W) x 1450 (D) x 1500 (H) milímetros |
| Peso |
Aproximadamente 1250 kilogramos |
|
Fuente de alimentación
|
Voltaje |
CA de 200 a 240 V (monofásico); Gama de fluctuación del voltaje el ±10% |
| Poder clasificado |
2,0 KVA (corriente máxima 10 A) |
| Línea altura |
900±20m m |
| Suministro de aire |
No requerido |
| Gama de temperaturas de funcionamiento |
10 a 35°C
|
| Gama de humedad de funcionamiento |
derecho de 35 a del 80% (sin condensación)
|
|
Sistema de Vision
|
Sistema de la proyección de imagen |
cámara del pixel del 12M |
| Principio de la inspección |
Iluminación MDMC*1 + reconstrucción 3D con la tecnología MPS*2 |
| Resolución de imagen |
el 12.5µm |
| FOV |
50,0 x 37.5m m |
| Tamaño apoyado del PWB |
50 (W) x 50 (D)~510 (W) x 680 (D) milímetros |
| Peso |
4 kilogramos (máximos) |
| Grueso |
0.4~4m m |
|
Liquidación
|
Sobre la banda transportadora: 54 milímetros o menos; Debajo de la banda transportadora: 50 milímetros o menos
(Grueso incluyendo del tablero/curvatura/tolerancia de la curva/de la parte, etc.)
|
| Gama de la medida de la altura |
25m m
|
|
Artículo de inspección
|
Componente componente de la altura, de la elevación, de la inclinación, que falta o incorrecto, polaridad incorrecta, componente movido de un tirón, inspección del OCR, 2.o código, compensación componente (X/Y/rotation), prendedero (altura /longitud, anchura común del final, ángulo de mojado, longitud común lateral), tierra expuesta, material extranjero, error de la tierra, compensación de la ventaja, postura de la ventaja, presencia de la ventaja, bola de la soldadura, puente de la soldadura, distancia entre los componentes, ángulo del componente |
