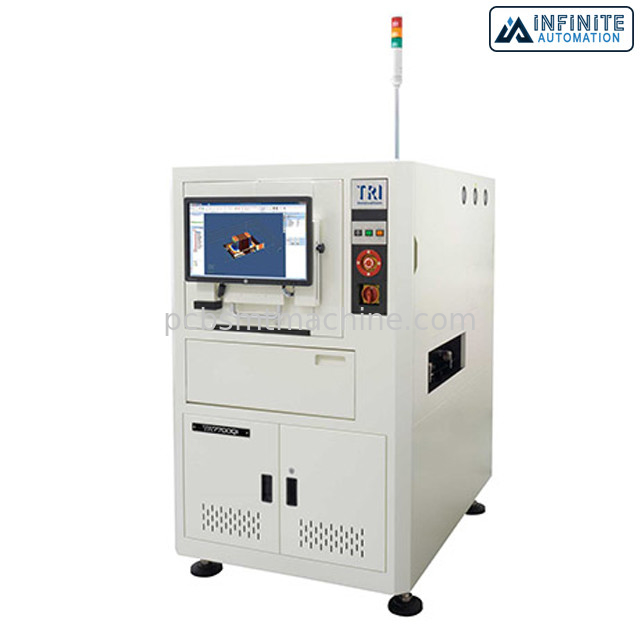

Name: Alta precisión de TR7700QI 3D AOI Automated Inspection Machine Ultra
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700QI
Availability: InStock

En casa > productos > SMT AOI Machine >

Alta precisión de TR7700QI 3D AOI Automated Inspection Machine Ultra

TR7700QI 3D AOI

TR7700QI

TR7700QI automatizó la máquina de la inspección

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

TR7700QI

Contacta con nosotros

Solicitar una cita

Alta precisión de TR7700QI 3D AOI Automated Inspection Machine Ultra

Detalles del producto

Uso:

Inspección óptica automática (AOI)

Descripción de la máquina:

Máquina de inspección automática 3D

Marca:

TRI

Modelo:

TR7700QI

Características:

AOI 2D+3D Stop-and-Go de ultra alta precisión

Condición:

Usados / Reacondicionados

Función:

Uso industrial - planta de fabricación de SMT

Empaquetado:

Caja/caja de madera

plazo de ejecución:

5 a 7 días

Pago:

TT, LC, D/A, D/P, Western Union, MoneyGram, Paypal

Resaltar:

TR7700QI 3D AOI

TR7700QI

TR7700QI automatizó la máquina de la inspección

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

3D SPI SMT AOI Machine Original e inspección automática usada de la goma de la soldadura

Obtenga el mejor precio

Sinic Tek 3D en la línea uso industrial de la máquina de la inspección de la goma de la soldadura de SPI

Obtenga el mejor precio

Omron 3D automático AOI Inspection Machine Original y VT usado S730

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

Alta precisión de TR7700QI 3D AOI Automated Inspection Machine Ultra

La precisión ultra alta 3D AOI, 3D de TR7700QI automatizó las máquinas de la máquina de la inspección (AOI), seminuevas y reacondicionado de AOI

El TR7700QI 3D AOI combina las últimas 2.as y tecnologías 3D basadas en la proyección digital del modelo de la franja del patio para revolucionar la inspección del montaje del PWB. La tecnología digital programable versátil del modelo de la franja 3D cubre una gama enorme de la inspección con la gran exactitud, revelando incluso los defectos más pequeños del coplanarity y suelda problemas comunes. Asegure la calidad de las juntas de la soldadura usando la inspección IPC-obediente del prendedero de la soldadura 3D. Comprobando la forma del prendedero, el TR7700QI 3D AOI puede detectar el volumen escaso de la soldadura, la no-adherencia de soldadura, y los cojines secos.

La automatización infinita ofrece una amplia gama de máquinas seminuevas de SMT. Ofrecemos las impresoras de SMT, los mounters del microprocesador, el AOI, los hornos del flujo, las máquinas de limpieza, los transportadores del vínculo, y las otras máquinas y equipo de la automatización de fábricas de SMT.

Características

• La precisión ultraalta 2D+3D Parada-y-va AOI
• Inspección de la altura y del volumen de la soldadura
• Proyección exacta de la franja del patio 3D Digitaces
• Gama adaptante de la altura 3D hasta 30 milímetros
• sistema de transportador inteligente Aire-libre (SIGC)

Especificaciones

Sistema óptico

Método de la proyección de imagen	Parada-y-va la proyección de imagen
Cámara superior	4 Mpix o 12 Mpix (ajuste de la fábrica)
Cámara del ángulo	N/A
Resolución de la proyección de imagen	5,5 µm, 10 µm, µm 15 (ajuste de la fábrica)
Iluminación	Color verdadero polifásico LED
tecnología 3D	Proyectores de la franja de Digitaces del patio
Gama máxima 3D	4 µm de Mpix@ 15: 0-30 mm* 12 µm de Mpix@ 5,5: 0-4 milímetros 12 µm de Mpix@ 10: 0-30 mm* Mejora *Need de la tarjeta de GPU

Funcionamiento de la inspección

Velocidad de la proyección de imagen

4 µm de Mpix@ 15: ² /sec de 21 cm
12 µm de Mpix@ 5,5: ² /sec (2.o de 4,3 cm solamente: ² /sec de 12,2 cm)
12 µm de Mpix@ 10: ² /sec de 14,5 cm
12 µm de Mpix@ 10: ² /sec de 23 cm con CoaXPress opcional

Nota: Dependiendo de la distribución componente

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + regulador CA-servo
Control de Y-AXIS	Ballscrew + regulador CA-servo
Control de Z-AXIS	Ballscrew + regulador CA-servo
X-Y Axis Resolution	1 μm

Dirección del tablero

Tamaño máximo del PWB	Μm 5,5 de TR7700QI @: mm* 330 x 330 Μm 10, µm de TR7700QI @ 15: 510 x 460 milímetros Μm 10, µm de TR7700QI DL @ 15: 510 x 310 milímetros x 2 carriles, 510 x 590 milímetros x 1 carril * dependiendo de distribución componente, el tamaño vailable del PWB podía ser diferente
Grueso del PWB	0.6-5 milímetros
Peso máximo del PWB	3 kilogramos
Liquidación superior	µm 5,5: 25 milímetros µm 10: 50 milímetros µm 15: 40 milímetros
Liquidación inferior	40 milímetros [100 milímetros de opcional]
Liquidación del borde	3 milímetros [5 milímetros de opcional]
Transportador	En línea Altura: 880 – 920 milímetros * SMEMA compatible

Funciones de la inspección

Componente	Que falta Tombstoning Billboarding Polaridad Rotación Cambio Marca incorrecta (OCV) Defectuoso Al revés Componente adicional Material extranjero Componente levantado
Soldadura	Altura del prendedero de la soldadura Volumen % de la soldadura Exceso de soldadura Soldadura escasa Enlace pernos del Por-agujero Ventaja levantada Finger de oro Rasguño/contaminación

Dimensiones

WxDxH	TR7700QI: 1000 x 1500 x 1650 milímetros TR7700QI DL: 1000 x 17000 x 1650 milímetros Nota: no incluyendo torre de la señal, altura de la torre de la señal 520 milímetros
Peso	TR7700QI: 650 kilogramos TR7700QI DL: 685 kilogramos
