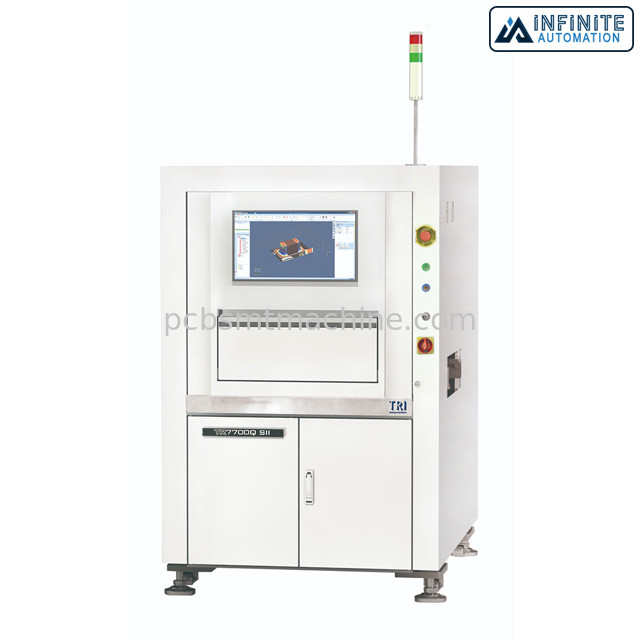

Name: SII industrial 3D AOI Inspection Machine Original del uso TR7700Q y utilizado
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: SII DE TR7700Q
Availability: InStock

En casa > productos > SMT AOI Machine >

SII industrial 3D AOI Inspection Machine Original del uso TR7700Q y utilizado

3D AOI Inspection Machine

SII 3D AOI Inspection Machine de TR7700Q

SII DE TR7700Q

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

SII DE TR7700Q

Contacta con nosotros

Solicitar una cita

SII industrial 3D AOI Inspection Machine Original del uso TR7700Q y utilizado

Detalles del producto

Uso:

AOI - Inspección óptica automática

Descripción de la máquina:

el PWB 3D automatizó la máquina de la inspección

Marca:

TRI

Modelo:

SII DE TR7700Q

Características:

Precisión ultra alta 3D AOI

Condición:

Original y utilizado

Función:

Uso industrial

Empaquetado:

Caja de madera

plazo de ejecución:

1 a 5 días laborables

Pago:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Resaltar:

3D AOI Inspection Machine

SII 3D AOI Inspection Machine de TR7700Q

SII DE TR7700Q

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

3D SPI SMT AOI Machine Original e inspección automática usada de la goma de la soldadura

Obtenga el mejor precio

Sinic Tek 3D en la línea uso industrial de la máquina de la inspección de la goma de la soldadura de SPI

Obtenga el mejor precio

Omron 3D automático AOI Inspection Machine Original y VT usado S730

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

El SII industrial 3D AOI Inspection Machine Original And del uso TR7700Q utilizó

Precisión ultra alta máquinas de AOI de 3D AOI, seminuevo del SII de TR7700Q y reacondicionada

El SII de TR7700Q es accionado por la TRI programación elegante con funciones de auto-aprendizaje, algoritmos flexibles de la inspección, y las capacidades de la metrología para las medidas exactas y de intercambio de datos para los usos elegantes de la fábrica. La estabilidad mecánica avanzada El SII de TR7700Q tiene una exactitud más alta, y el indicador mejorado R&R con Parada-y-va tecnología de la imagen.

Características:

• Velocidad Industria-principal de la inspección, hasta 57 cm2/sec
• Tecnologías múltiples 3D: inspección de los Cero-escapes
• Inspección de la alta exactitud con GR&R mejorado

Especificaciones:

Sistema óptico

Método de la proyección de imagen	Parada-y-vaya
Cámara superior	12 P.M. High Speed Camera
Cámara del ángulo	N/A
Resolución de la proyección de imagen	µm 5,5 , 10 µm, 12 µm, µm 15 (ajuste de la fábrica) disponible para SII y SII DL de TR7700Q de TR7700Q
Iluminación	Color verdadero polifásico LED
tecnología 3D	Proyectores de la franja de Digitaces del patio
Gama máxima 3D	@ μm 5,5: 20 milímetros @ μm 10: 40 milímetros @ μm 12: 40 milímetros @ μm 15: 40 milímetros

Funcionamiento de la inspección

Velocidad de la proyección de imagen

@ μm 5,5: ² /sec de 7,8 cm
@ μm 10: ² /sec de 25 cm
@ μm 12: ² /sec de 37 cm
@ μm 15: ² /sec de 57 cm

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + servo de la CA con el regulador del movimiento
Control de Y-AXIS	Ballscrew + servo de la CA con el regulador del movimiento
Control de Z-AXIS	Ballscrew + servo de la CA con el regulador del movimiento
X-Y Axis Resolution	1 μm

Dirección del tablero

Tamaño máximo del PWB	SII DE TR7700Q: 510 x 460 milímetros SII DE TR7700LQ: 765 x 610 milímetros SII DL DE TR7700Q: 510 x 310 milímetros x 2 carriles, 510 x 590 milímetros x 1 carril. Opcional: 510 x 680 milímetros
Grueso del PWB	0.6-5 milímetros
Peso máximo del PWB	SII DE TR7700Q: 3 kilogramos. Opcional: 5kg SII DE TR7700LQ: 3 kilogramos (6,61 libras). Opcional: 5 kilogramo (11,02)/12 kilogramos (26,46 libras) de la libra SII DL DE TR7700Q: 3 kilogramos. Opcional: 5kg
Liquidación superior	@ μm 5,5: 20 milímetros @ μm 10: 50 milímetros @ μm 12: 50 milímetros @ μm 15: 50 milímetros
Liquidación inferior	40 milímetros
Liquidación del borde	3 milímetros. Opcional: 4 milímetros/5 milímetros
Transportador	Altura en línea: 880 – 920 milímetros * opcional: 940-965 milímetros (SMEMA compatible)

Funciones de la inspección

Componente	Que falta, Tombstoning, Billboarding, polaridad, rotación, cambio, marca incorrecta (OCV), componente defectuoso, al revés, adicional, material extranjero, componente levantado
Soldadura	Altura del prendedero de la soldadura, volumen %, exceso de soldadura, soldadura escasa, tendiendo un puente sobre, pernos del Por-agujero, ventaja levantada, contaminación de oro de la soldadura del rasguño del finger

Dimensiones

WxDxH	SII DE TR7700Q: 1100 x 1720 x 1710 milímetros SII DE TR7700LQ: 1365 x 1720 x 1710 milímetros SII DL DE TR7700Q: 1100 x 1820 x 1710 milímetros Nota: no incluyendo torre de la señal, altura de la torre de la señal 515 milímetros
Peso	SII DE TR7700Q: 910 kilogramos SII DE TR7700LQ: 1025 kilogramos SII DL DE TR7700Q: 960 kilogramos
