| Modelo |

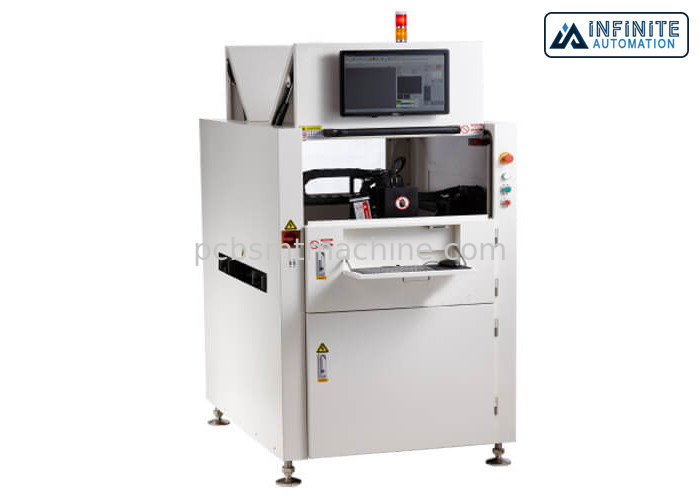

S450 |
| Principio de medida |
3D PMP de la luz blanca PSLM (modulación ligera espacial programable, conocida comúnmente como tecnología de la franja del moaré) |
| Medidas |
Volumen, área cultivada, altura, compensación XY, forma |
| Detección de tipos de ejecución no- |
Impresión que falta, lata escasa, lata excesiva, tendiendo un puente sobre, compensación, mal-formas, superficie
contaminación |
| Pixel de la cámara |
los 5M |
| Tipos de la lente |
Teleobjetivo |
|
Resolución de la lente
|
los 5M: 13.5um
|
|
Tamaño del FOV
|
33.3*26.5m m
|
| Exactitud |
Resolución XY): 1um; Altura: 0.37um |
| Repetibilidad |
Altura: ≤1um (sigma 3); volumen/área cultivada:<1> |
| Indicador R&R |
Lejos menos el de 10% |
| Velocidad del FOV |
0.35s/FOV |
| Cantidad de cabeza de la inspección |
Sola cabeza (Gemelo-cabezas como opción) |
Colas azulverdes rojas de /RGB tres
Fuente de luz de la opción |
Configuración estándar |
| tiempo de detección del Marca-punto |
0,5 sec/pedazos |
Doblez de la placa de la remuneración
de la elevación en tiempo real en Z-AXIS |
Configuración estándar |
| Altura máxima de la medida |
±550um (±1200um como opción) |
| Altura máxima de la medida de la deformación del PWB |
±5mm |
| Espaciamiento mínimo del cojín |
100um (altura del cojín de 150um como la referencia) |
| El tamaño de medición más pequeño |
100m m |
| Tamaño cargado máximo del PWB |
Modelo dual de la pista: 50*50m m--450*300m m
Modelo limitado: 50*50m m--450*590m m
|
| Grueso del PWB |
0.4-7m m |
| Limitaciones de la altura de las piezas |
Top30mm, Bottorm40mm |
| Distancia de borde del tablero |
3m m, (borde multifuncional del clip como opción) |
| Flexibilidad o ajuste fijo de la órbita |
Órbita delantera (órbita trasera como opción) |
| Dirección de la transferencia del PWB |
De izquierda a derecha o derecha a izquierda |
| Ajuste de la anchura de la órbita |
Manual, automático como opción |
| Estadísticas del proceso estadístico |
Histograma; Carta de la barra R de X; Carta de la barra S de X; CP&CPK; % de Gage Repeatability
Datos; Informes diarios/semanales/mensuales de SPI |
| Gerber y los datos del cad entraron |
Formato de Gerber de la ayuda (274x, 274d); El manual enseña al modelo;
Cad X/Y, número de parte, tipo entrada del paquete |
| Tipo del ordenador |
Servidor |
| CPU |
Base de Intel 6 |
| RAM |
32G |
| GPU |
gráficos discretos 2G |
| Disco duro |
1T |
| DVD+RW |
Configuración estándar |
| Sistema operativo |
Profesional de Windows 7 (pedazo 64) |
| Dimensión y peso del equipo |
S: 1000x1330x1530m m; 1200KG |
| Poder |
220V, 10A |
| Presión de aire |
4~6Bar |
| Poder (comienzo/normal) |
Comienzo: 2.5kw/operación normal: 2kw |
Requisitos cargados
del piso |
² de los 800kg/m |
| Opciones (disponibles) |
1D / 2.a capacidad del código de barras, función de la mala nota, impresora
el control a circuito cerrado, resume software y el ordenador programados,
Fuente de la potencia continua de UPS |
