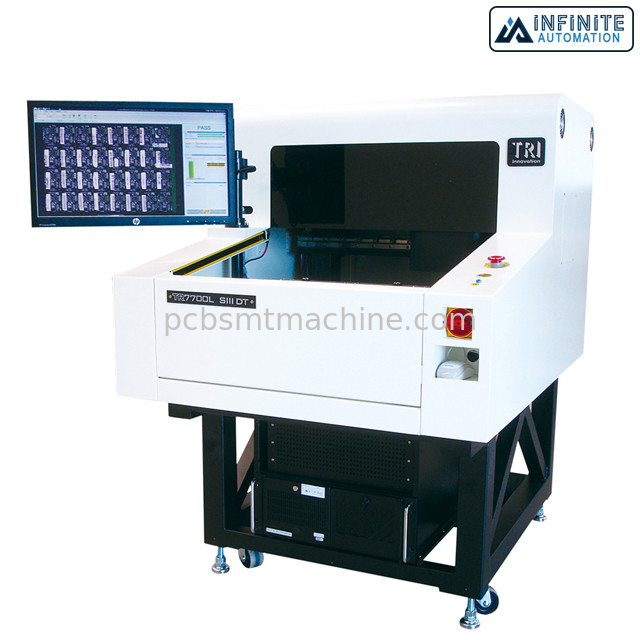

Name: Solución de escritorio de despegue SMT AO de TR7700 SIII para pre la inspección del flujo del poste
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700 SIII DT
Availability: InStock

En casa > productos > SMT AOI Machine >

Solución de escritorio de despegue SMT AO de TR7700 SIII para pre la inspección del flujo del poste

Despegue SMT AOI Machine de TR7700 SIII

TR7700 SIII DT

Despegue AOI de escritorio de TR7700 SIII

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

TR7700 SIII DT

Contacta con nosotros

Solicitar una cita

Solución de escritorio de despegue SMT AO de TR7700 SIII para pre la inspección del flujo del poste

Detalles del producto

Uso:

Inspección óptica automatizada (AOI)

Descripción de la máquina:

Máquina de inspección automática 3D

Marca:

TRI

Modelo:

TR7700 SIII DT

Características:

Solución de escritorio de la alta precisión AOI para pre/inspección del poste-flujo

Condición:

Seminuevo

Función:

Uso industrial - planta de fabricación de SMT

Empaquetado:

Caja/caja de madera

plazo de ejecución:

5 a 7 días hábiles

Pago:

TT, LC, D/A, D/P, Western Union, MoneyGram, Paypal

Resaltar:

Despegue SMT AOI Machine de TR7700 SIII

TR7700 SIII DT

Despegue AOI de escritorio de TR7700 SIII

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

Caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

3D SPI SMT AOI Machine Original e inspección automática usada de la goma de la soldadura

Obtenga el mejor precio

Sinic Tek 3D en la línea uso industrial de la máquina de la inspección de la goma de la soldadura de SPI

Obtenga el mejor precio

Omron 3D automático AOI Inspection Machine Original y VT usado S730

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

Solución de escritorio de despegue SMT AO de TR7700 SIII para pre la inspección del flujo del poste

Solución de escritorio de la alta precisión AOI de despegue de TR7700 SIII para pre/inspección del poste-flujo

Despegue de TR7700 SIII es una solución de escritorio de alto rendimiento de AOI diseñada para la precisión y la facilidad de empleo máximas. Usando TRI software polifásico exclusivo de la inspección de la iluminación y de la siguiente generación, despegue de TR7700 SIII entrega la detección excelente del defecto con el ideal programado rápido y fácil para las producciones con frecuencia cambiantes.

Características

• Solución de escritorio de la alta precisión AOI para pre/inspección del poste-flujo
• Programación rápida y fácil con la conformidad estándar de IPC
• Algoritmos avanzados e iluminación polifásica para las llamadas falsas mínimas

Especificaciones

Sistema óptico

Método de la proyección de imagen	Proyección de imagen dinámica
Cámara superior	4 Mpix
Cámara del ángulo	N/A
Resolución de la proyección de imagen	10 µm, µm 15 (ajuste de la fábrica)
Iluminación	RGB+W polifásico LED
tecnología 3D	N/A
Gama máxima 3D	N/A

Funcionamiento de la inspección

Velocidad de la proyección de imagen

4 µm de Mpix@ 10: ² /sec de 60 cm
Μm 12,5 de 4 Mpix@: ² /sec de 120 cm

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + regulador CA-servo
Control de Y-AXIS	Ballscrew + regulador CA-servo
Control de Z-AXIS	N/A
X-Y Axis Resolution	1 µm

Dirección del tablero

Tamaño máximo del PWB	DESPEGUE DE TR7700 SIII: 330 x 250 milímetros DESPEGUE DE TR7700L SIII: 510 x 460 milímetros
Grueso del PWB	3 milímetros
Peso máximo del PWB	3 kilogramos
Liquidación superior	25 milímetros [48 milímetros de opcional]
Liquidación inferior	DESPEGUE DE TR7700 SIII: 100 milímetros DESPEGUE DE TR7700L SIII: 50 milímetros
Liquidación del borde	3 milímetros
Transportador	Manual

Funciones de la inspección

Componente	Que falta Tombstoning Billboarding Polaridad Rotación Cambio Marca incorrecta (OCV) Defectuoso Al revés Componente adicional Material extranjero
Soldadura	Exceso de soldadura Soldadura escasa Enlace pernos del Por-agujero Ventaja levantada Finger de oro Rasguño/contaminación

Dimensiones

WxDxH	DESPEGUE DE TR7700 SIII: 860 x 1100 x 1350 milímetros DESPEGUE DE TR7700L SIII: 980 x 1345 x 1490 milímetros
Peso	DESPEGUE DE TR7700 SIII: 340 kilogramos DESPEGUE DE TR7700L SIII: 385 kilogramos
