Name: TR7500 SIII 3D automatizó la alta precisión de la máquina óptica de la inspección
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500 SIII
Availability: InStock

En casa > productos > SMT AOI Machine >

TR7500 SIII 3D automatizó la alta precisión de la máquina óptica de la inspección

TR7500 SIII automatizó la máquina óptica de la inspección

TR7500 SIII

TR7500 SIII automatizó el equipo óptico de la inspección

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

TR7500 SIII

Contacta con nosotros

Solicitar una cita

TR7500 SIII 3D automatizó la alta precisión de la máquina óptica de la inspección

Detalles del producto

Uso:

Inspección óptica automatizada

Descripción de la máquina:

Máquina de inspección automática 3D

Marca:

TRI

Modelo:

TR7500 SIII

Características:

AOI multifase de 5 cámaras de alta precisión

Condición:

Usados / Reacondicionados

Función:

Uso industrial - planta de fabricación de SMT

Empaquetado:

Caja/caja de madera

plazo de ejecución:

5 a 7 días

Pago:

TT, LC, D/A, D/P, Western Union, MoneyGram, Paypal

Resaltar:

TR7500 SIII automatizó la máquina óptica de la inspección

TR7500 SIII

TR7500 SIII automatizó el equipo óptico de la inspección

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

Caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

3D SPI SMT AOI Machine Original e inspección automática usada de la goma de la soldadura

Obtenga el mejor precio

Sinic Tek 3D en la línea uso industrial de la máquina de la inspección de la goma de la soldadura de SPI

Obtenga el mejor precio

Omron 3D automático AOI Inspection Machine Original y VT usado S730

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

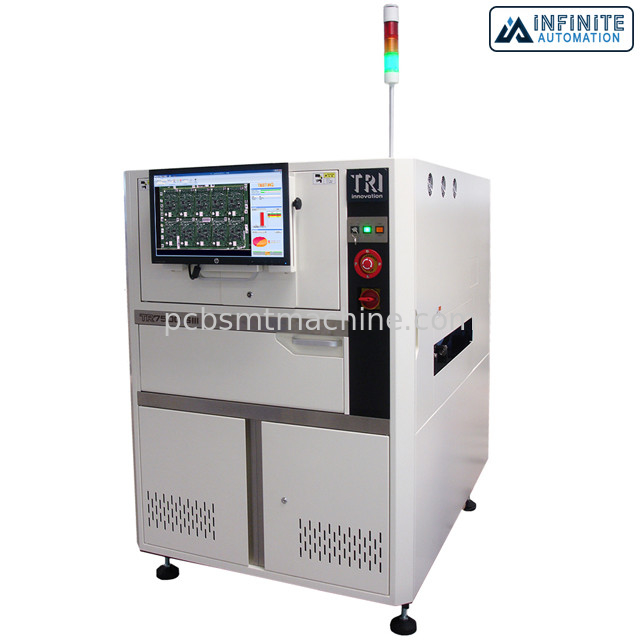

TR7500 SIII 3D automatizó la alta precisión de la máquina óptica de la inspección

La precisión ultra alta 3D AOI, 3D de TR7500 SIII 3D automatizó las máquinas de la máquina de la inspección (AOI), seminuevas y reacondicionado de AOI

La TRI mejor solución de AOI ofrece la inspección del montaje del PWB de la cámara de la ultra-alto-velocidad 5 que puede detectar confiablemente los defectos más complejos incluso de la soldadura y de la asamblea. La combinación potente de software inteligente y de soporte físico de alto rendimiento entrega una solución confiable y fácil de usar de AOI centrada en resultados altamente exactos de la inspección con un mínimo de llamadas falsas para ayudar a optimizar sus producciones de la producción.

La automatización infinita ofrece una amplia gama de máquinas seminuevas de SMT. Ofrecemos las impresoras de SMT, los mounters del microprocesador, el AOI, los hornos del flujo, las máquinas de limpieza, los transportadores del vínculo, y las otras máquinas y equipo de la automatización de fábricas de SMT.

Características

• Cámara AOI polifásico de la alta precisión 5
• GUI programado fácil elegante con corregir off-line
• Transportador auto inteligente por tiempos reducidos de carga
• Inspección confiable con alta exactitud y llamadas falsas mínimas

Especificaciones

Sistema óptico

Método de la proyección de imagen	Proyección de imagen dinámica
Cámara superior	4 Mpix
Cámara del ángulo	1,3 Mpix o 6,5 Mpix (ajuste de la fábrica)
Resolución de la proyección de imagen	10 µm, µm 15 (ajuste de la fábrica)
Iluminación	RGB+W polifásico LED
tecnología 3D	Sensores solos/duales del laser 3D
Gama máxima 3D	20 milímetros (con la mejora del sensor del laser 3D opcional)

Funcionamiento de la inspección

Velocidad de la proyección de imagen

4 µm 2.o de Mpix@ 10: ² /sec de 60 cm
4 µm 2.o de Mpix@ 15: ² /sec de 120 cm

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + regulador CA-servo
Control de Y-AXIS	Ballscrew + regulador CA-servo
Control de Z-AXIS	N/A
X-Y Axis Resolution	1 µm

Dirección del tablero

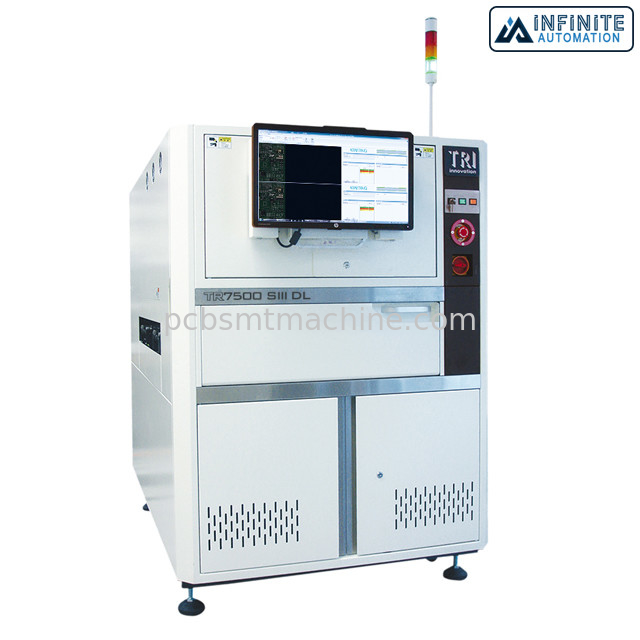

Tamaño máximo del PWB	TR7500 SIII: 510 x 460 milímetros TR7500L SIII: 660 x 610 milímetros TR7500 SIII DL: 510 x 310 milímetros x 2 carriles, 510 x 590 milímetros x 1 carril
Grueso del PWB	0.6-5 milímetros
Peso máximo del PWB	3 kilogramos
Liquidación superior	25 milímetros [48 milímetros de opcional]
Liquidación inferior	40 milímetros
Liquidación del borde	3 milímetros [5 milímetros de opcional]
Transportador	En línea Altura: 880 – 920 milímetros * SMEMA compatible

Funciones de la inspección

Componente	Que falta Tombstoning Billboarding Polaridad Rotación Cambio Marca incorrecta (OCV) Defectuoso Al revés Componente adicional Material extranjero Componente levantado
Soldadura	Exceso de soldadura Soldadura escasa Enlace pernos del Por-agujero Ventaja levantada Finger de oro Rasguño/contaminación

Dimensiones

WxDxH	TR7500 SIII: 1100 x 1670 x 1550 milímetros TR7500L SIII: 1300 x 1630 x 1655 milímetros TR7500 SIII DL: 1100 x 1770 x 1550 milímetros Nota: no incluyendo torre de la señal, altura de la torre de la señal 520 milímetros
Peso	TR7500 SIII: 1030 kilogramos TR7500L SIII: 1255 kilogramos TR7500 SIII DL: 1150 kilogramos
