Name: Precisión ultra alta SMT AOI Machine Automated Inspection Machine
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500 SIII 3D
Availability: InStock

En casa > productos > SMT AOI Machine >

Precisión ultra alta SMT AOI Machine Automated Inspection Machine

Alta precisión SMT AOI Machine

TR7500 SIII 3DSMT AOI Machine

TR7500 SIII 3D automatizó la máquina de la inspección

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

TR7500 SIII 3D

Contacta con nosotros

Solicitar una cita

Precisión ultra alta SMT AOI Machine Automated Inspection Machine

Detalles del producto

Uso:

Inspección óptica automática (AOI)

Descripción de la máquina:

Máquina de inspección automática 3D

Marca:

TRI

Modelo:

TR7500 SIII 3D

Características:

Inspección de alta velocidad del Multi-ángulo del color de hasta 01005 componentes

Condición:

Usados / Reacondicionados

Función:

Uso industrial - planta de fabricación de SMT

Empaquetado:

Caja/caja de madera

plazo de ejecución:

5 a 7 días

Pago:

TT, LC, D/A, D/P, Western Union, MoneyGram, Paypal

Resaltar:

Alta precisión SMT AOI Machine

TR7500 SIII 3DSMT AOI Machine

TR7500 SIII 3D automatizó la máquina de la inspección

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

3D SPI SMT AOI Machine Original e inspección automática usada de la goma de la soldadura

Obtenga el mejor precio

Sinic Tek 3D en la línea uso industrial de la máquina de la inspección de la goma de la soldadura de SPI

Obtenga el mejor precio

Omron 3D automático AOI Inspection Machine Original y VT usado S730

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

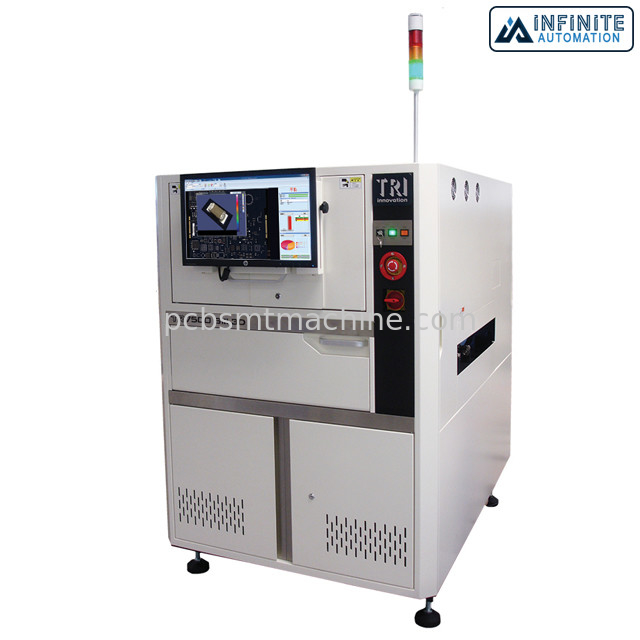

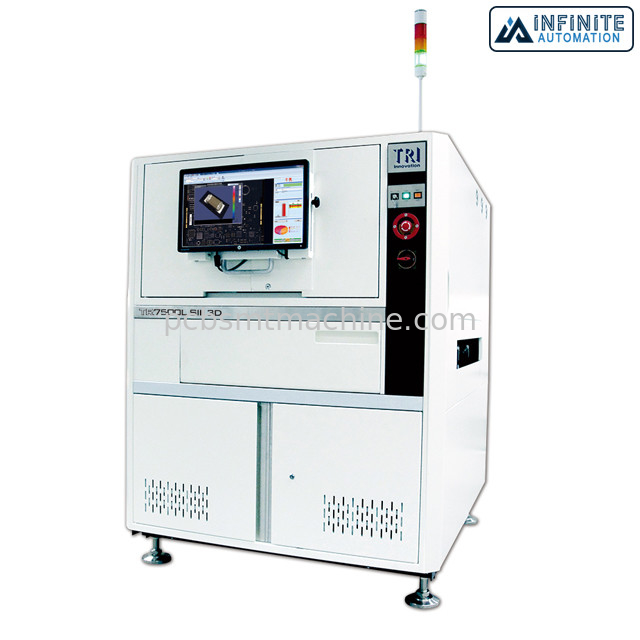

Precisión ultra alta SMT AOI Machine Automated Inspection Machine

La precisión ultra alta 3D AOI, 3D de TR7500 SIII 3D automatizó las máquinas de la máquina de la inspección (AOI), seminuevas y reacondicionado de AOI

La TRI solución óptima de 3D AOI entrega la inspección más rápida del PWB del multi-ángulo juntada con la medida verdadera azul-laser-basada del perfil 3D para la cobertura óptica automatizada más alta de los síntomas del defecto posible. Combinando soluciones de programación avanzadas y las plataformas de hardware inteligentes de tercera generación, el TR7500 SIII 3D ofrece la inspección robusta del defecto de la soldadura 3D y del componente con alta cobertura de la inspección y la programación fácil.

La automatización infinita ofrece una amplia gama de máquinas seminuevas de SMT. Ofrecemos las impresoras de SMT, los mounters del microprocesador, el AOI, los hornos del flujo, las máquinas de limpieza, los transportadores del vínculo, y las otras máquinas y equipo de la automatización de fábricas de SMT.

Características

• Inspección de alta velocidad del Multi-ángulo del color de hasta 01005 componentes
• Alta cobertura del defecto usando tecnología híbrida de la inspección 2D+3D
• Medida verdadera del perfil 3D usando unidades duales del laser
• Interfaz de programación rápido con la biblioteca auto y el corregir off-line

Especificaciones

Sistema óptico

Método de la proyección de imagen	Proyección de imagen dinámica con la medida verdadera del perfil 3D
Cámara superior	4 Mpix
Cámara del ángulo	1,3 Mpix o 6,5 Mpix (ajuste de la fábrica)
Resolución de la proyección de imagen	Óptico: 10 µm, µm 15 Laser: μm 10 (opcional), 20 μm, μm 50 Nota: Ajuste de la fábrica
Iluminación	RGB+W polifásico LED
tecnología 3D	Sensores solos/duales del laser 3D
Gama máxima 3D	20 milímetros

Funcionamiento de la inspección

Velocidad de la proyección de imagen

4 µm 2.o de Mpix@ 10: ² /sec de 60 cm
4 µm 2.o de Mpix@ 15: ² /sec de 120 cm
4 µm 2D+3D de Mpix@ 10: 27-39 ² /sec* del cm
4 µm 2D+3D de Mpix@ 15: 40-60 ² /sec* del cm

* dependiendo de tamaño del tablero y de la resolución del laser

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + regulador CA-servo
Control de Y-AXIS	Ballscrew + regulador CA-servo
Control de Z-AXIS	N/A
X-Y Axis Resolution	1 µm

Dirección del tablero

Tamaño máximo del PWB	TR7500 SIII 3D: mm* 510 x 460 TR7500L SIII 3D: 660 x 460 milímetros TR7500 SIII 3D DL: 510 x 250 milímetros x 2 carriles, 510 x 550 milímetros x 1 carril * la gama de tallas comprobable del PWB variará dependiendo de la configuración de la punta de prueba del laser
Grueso del PWB	0.6-5 milímetros
Peso máximo del PWB	3 kilogramos
Liquidación superior	15 mm/25 mm/48 milímetros [opcionales] Nota: (1) el μm del resolution@ 50 del laser es 25 o 48 milímetros (de opcional) (2) el μm del resolution@ 20 del laser es 25 milímetros (3) el μm del resolution@ 10 del laser es 15 milímetros
Liquidación inferior	40 milímetros
Liquidación del borde	3 milímetros
Transportador	En línea Altura: 880 – 920 milímetros * SMEMA compatible

Funciones de la inspección

Componente	Que falta Tombstoning Billboarding Polaridad Rotación Cambio Marca incorrecta (OCV) Defectuoso Al revés Componente adicional Material extranjero Componente levantado
Soldadura	Exceso de soldadura Soldadura escasa Enlace pernos del Por-agujero Ventaja levantada Finger de oro Rasguño/contaminación

Dimensiones

WxDxH	TR7500 SIII 3D: 1100 x 1670 x 1550 milímetros TR7500L SIII 3D: 1300 x 1630 x 1655 milímetros TR7500 SIII 3D DL: 1100 x 1770 x 1550 milímetros Nota: no incluyendo torre de la señal, altura de la torre de la señal 520 milímetros
Peso	TR7500 SIII 3D: 1010 kilogramos TR7500L SIII 3D: 1250 kilogramos TR7500 SIII 3D DL: 1150 kilogramos
