Name: Alta precisión TR7500QE 3D AOI Automated Inspection Equipment
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500QE
Availability: InStock

En casa > productos > SMT AOI Machine >

Alta precisión TR7500QE 3D AOI Automated Inspection Equipment

TR7500QE AOI Equipment

TR7500QE

TR7500QE automatizó el equipo de la inspección

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

TR7500QE

Contacta con nosotros

Solicitar una cita

Alta precisión TR7500QE 3D AOI Automated Inspection Equipment

Detalles del producto

Uso:

AOI - Inspección óptica automática

Descripción de la máquina:

3D automatizó la máquina de la inspección

Marca:

TRI

Modelo:

TR7500QE

Características:

Precisión ultra alta 3D AOI

Condición:

Original y utilizado

Función:

Uso industrial

Empaquetado:

Caja de madera

plazo de ejecución:

1 a 5 días laborables

Pago:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Resaltar:

TR7500QE AOI Equipment

TR7500QE

TR7500QE automatizó el equipo de la inspección

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Descripción de la máquina AOI fuera de línea Inspección visual original y de IA de los componentes DIP de la serie MH500

Obtenga el mejor precio

MH310/MH310DH/310DL Máquina SPI 3D Original y tecnología para la inspección precisa de la pasta de soldadura en entornos SMT industriales

Obtenga el mejor precio

Equipo de escritura ciega con láser de rayos X con banda de luz LED

Obtenga el mejor precio

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

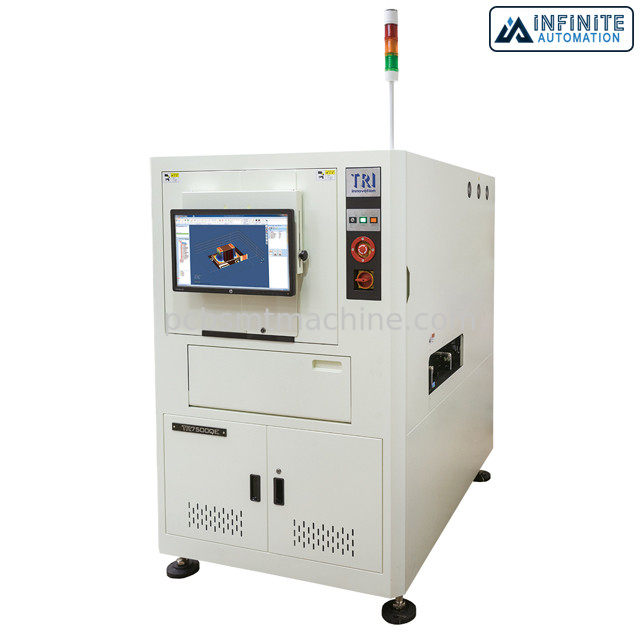

Alta precisión TR7500QE 3D AOI Automated Inspection Equipment

La precisión ultra alta 3D AOI, 3D de TR7500QE automatizó las máquinas de la máquina de la inspección (AOI), seminuevas y reacondicionado de AOI

El TR7500QE AOI ofrece la inspección de alto rendimiento de la soldadura 3D y de la asamblea combinando el multi-ángulo 2.o de la siguiente generación y las tecnologías 3D basadas en la proyección digital adaptante del modelo de la franja de 4 maneras y 4 cámaras de la lado-vista. El último software de la inspección asegura la programación Cad-basada rápida y plantillas completamente adaptables de las características.

Características:

• Multi-ángulo 2.o + cobertura 3D
• 4 proyectores de la franja de Digitaces de la manera
• 4 cámaras de la vista lateral
• Hasta 40 milímetros de 3D de gama de la altura
• Proyección de imagen de alta velocidad de CoaXPress
• Módulo opcional del laser 3D

Especificaciones:

Sistema óptico

Método de la proyección de imagen	Parada-y-va la proyección de imagen
Cámara superior	12 Mpix
Cámara del ángulo	6,5 Mpix
Resolución de la proyección de imagen	10 µm, µm 15 (ajuste de la fábrica)
Iluminación	Color verdadero polifásico LED, iluminación coaxial
tecnología 3D	Proyectores de la franja de Digitaces del patio
Gama máxima 3D	0-40 milímetros

Funcionamiento de la inspección

Velocidad de la proyección de imagen

12 µm de Mpix@ 10: ² /sec de 13,5 cm
12 µm de Mpix@ 10: ² /sec de 23 cm con CoaXPress opcional
12 µm de Mpix@ 15: ² /sec de 30 cm
12 µm de Mpix@ 15: ² /sec de 50 cm con CoaXPress opcional

Nota: El tiempo de la inspección variará dependiendo de la configuración

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + regulador CA-servo (motor linear opcional)
Control de Y-AXIS	Ballscrew conducido dual + regulador CA-servo
Control de Z-AXIS	Ballscrew + regulador CA-servo
X-Y Axis Resolution	1 µm

Dirección del tablero

Tamaño máximo del PWB	TR7500QE: 510 x 460 milímetros TR7500L QE: 660 x 610 milímetros TR7500QE DL: 510 x 310 milímetros x 2 carriles, 510 x 590 milímetros x 1 carril
Grueso del PWB	0.6-5 milímetros
Peso máximo del PWB	3 kilogramos
Liquidación superior	50 milímetros
Liquidación inferior	40 milímetros
Liquidación del borde	3 milímetros [5 milímetros de opcional]
Transportador	En línea Altura: 880 – 920 milímetros * SMEMA compatible

Funciones de la inspección

Componente	Que falta Tombstoning Billboarding Polaridad Rotación Cambio Marca incorrecta (OCV) Defectuoso Al revés Componente adicional Material extranjero Componente levantado
Soldadura	Altura del prendedero de la soldadura Volumen % de la soldadura Exceso de soldadura Soldadura escasa Enlace pernos del Por-agujero Ventaja levantada Finger de oro Rasguño/contaminación

Dimensiones

WxDxH	TR7500QE: 1100 x 1730 x 1750 milímetros TR7500L QE: 1250 x 1880 x 1750 milímetros TR7500QE DL: 1100 x 1830 x 1750 milímetros Nota: no incluyendo la torre de la señal, altura de la torre de la señal 520 milímetros
Peso	TR7500QE: 920 kilogramos TR7500L QE: 1170 kilogramos TR7500QE DL: 950 kilogramos
