Name: El PWB del SII Smart 3D SMT AOI Machine de TR7700QM automatizó la máquina de la inspección
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: SII DE TR7700QM
Availability: InStock

En casa > productos > SMT AOI Machine >

El PWB del SII Smart 3D SMT AOI Machine de TR7700QM automatizó la máquina de la inspección

SII SMT AOI Machine de TR7700QM

SII DE TR7700QM

PWB AOI Machine del SII de TR7700QM

Lugar de origen:

China

Nombre de la marca:

TRI

Número de modelo:

SII DE TR7700QM

Contacta con nosotros

Solicitar una cita

El PWB del SII Smart 3D SMT AOI Machine de TR7700QM automatizó la máquina de la inspección

Detalles del producto

Uso:

AOI - Inspección óptica automática

Descripción de la máquina:

el PWB 3D automatizó la máquina de la inspección

Marca:

TRI

Modelo:

SII DE TR7700QM

Características:

resolución de 5,5 μm para la inspección ultraalta del Metrología-grado de la precisión

Condición:

Original y utilizado

Función:

Uso industrial

Empaquetado:

Caja de madera

plazo de ejecución:

1 a 5 días laborables

Pago:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Resaltar:

SII SMT AOI Machine de TR7700QM

SII DE TR7700QM

PWB AOI Machine del SII de TR7700QM

Condiciones de pago y envío

Cantidad de orden mínima

1 unidad

Precio

USD

Detalles de empaquetado

caja de madera

Tiempo de entrega

1 a 5 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal

Capacidad de la fuente

10 unidades

Productos relacionados

Descripción de la máquina AOI fuera de línea Inspección visual original y de IA de los componentes DIP de la serie MH500

Obtenga el mejor precio

MH310/MH310DH/310DL Máquina SPI 3D Original y tecnología para la inspección precisa de la pasta de soldadura en entornos SMT industriales

Obtenga el mejor precio

Equipo de escritura ciega con láser de rayos X con banda de luz LED

Obtenga el mejor precio

Máquina de la inspección de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenga el mejor precio

Contacta con nosotros

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

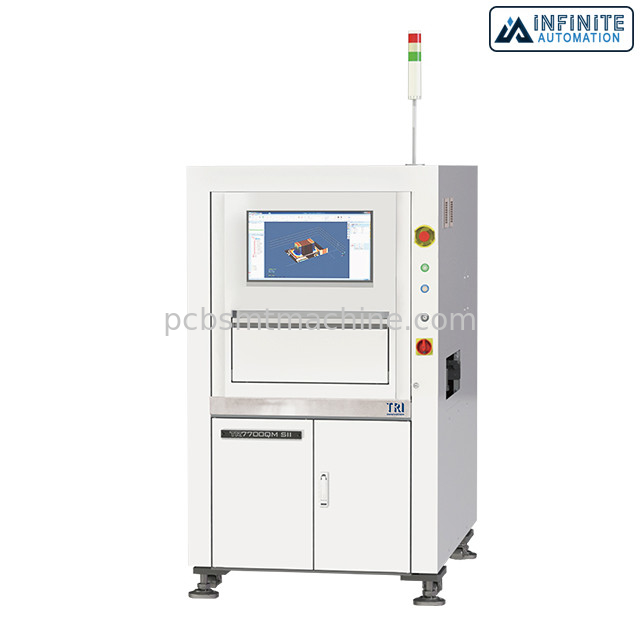

El PWB del SII Smart 3D SMT AOI Machine de TR7700QM automatizó la máquina de la inspección

El SII seminuevo Smart 3D AOI Machine, de TR7700QM PWB 3D automatizó la máquina de la inspección

El SII de TR7700QM se emplea una plataforma de la alta exactitud con 5,5 la tecnología de la imagen de alta resolución de la P.M. del µm 12 para la industria del semiconductor y de empaquetado. Parada-y-van 3D AOI pueden examinar enlaces del alambre, mueren los enlaces, SMD, topetones, y juntas de la soldadura. La exactitud de la solución elegante de 3D AOI se aumenta con capacidades de la metrología y algoritmos flexibles de la inspección.

Características:

• Inspección de la tecnología del semiconductor y de envasado.
• resolución de 5,5 μm para la inspección ultraalta del Metrología-grado de la precisión
• Aliste para examinar en minutos con la TRI programación elegante
• Tecnologías múltiples 3D para la inspección de la cobertura total

Especificaciones:

Sistema óptico

Método de la proyección de imagen	Parada-y-vaya
Cámara superior	12 P.M. High Speed Camera
Cámara del ángulo	N/A
Resolución de la proyección de imagen	μm 5,5
Iluminación	Color verdadero polifásico LED
tecnología 3D	Proyectores de la franja de Digitaces del patio
Gama máxima 3D	20 milímetros

Funcionamiento de la inspección

Velocidad de la proyección de imagen

² /sec de hasta 7,7 cm

Tabla y control del movimiento

Control de X-AXIS	Ballscrew + servo de la CA con el regulador del movimiento
Control de Y-AXIS	Ballscrew + servo de la CA con el regulador del movimiento
Control de Z-AXIS	Ballscrew + servo de la CA con el regulador del movimiento
X-Y Axis Resolution	1 μm con el codificador linear opcional

Dirección del tablero

Tamaño máximo del PWB	400 x 330 milímetros
Grueso del PWB	0.6 - 5m m
Peso máximo del PWB	3 kilogramos
Liquidación superior	25 milímetros
Liquidación inferior	40 milímetros
Liquidación del borde	3 milímetros. Opcional: 5 milímetros
Transportador	880 - 920 milímetros

Funciones de la inspección

Componente	Que falta, Tombstoning, Billboarding, polaridad, rotación, cambio, marca incorrecta (OCV), componente defectuoso, al revés, adicional, material extranjero, componente levantado
Soldadura	Altura del prendedero de la soldadura, volumen %, exceso de soldadura, soldadura escasa, tendiendo un puente sobre, pernos del Por-agujero, ventaja levantada, contaminación de oro de la soldadura del rasguño del finger

Dimensiones

WxDxH	1000 x 1460 x 1650 milímetros Nota: no incluyendo torre de la señal, altura de la torre de la señal 515 milímetros
Peso	785 kilogramos
