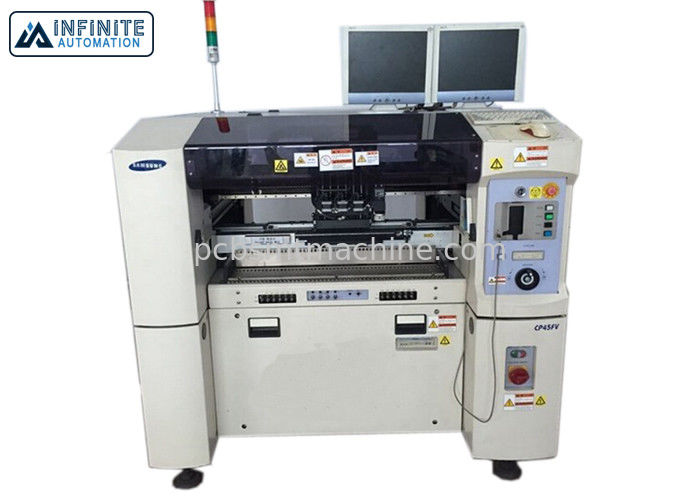

Máquina NEA 14900CPH Chip Mounter automático del PWB SMT de Samsung CP45FV

Máquina NEA 14900CPH Chip Mounter automático del PWB SMT de Samsung CP45FV

SMT NEO Chip Mounter de la máquina de la selección y del lugar de Samsung CP45FV, original y usado

La selección de Samsung CP45FV y la máquina NEAS del lugar es una máquina fácil de utilizar de SMT con el interfaz simple de la operación. Samsung CP y los mounters de la serie del SM se reconocen como la máquina más simple de SMT de la operación de la industria. Esta máquina de la selección y del lugar de SMT utiliza el sistema operativo de Windows XP, compatible con los ficheros de Gerb, puede utilizar off-line programando, específicamente en el tamaño del PWB, aplicable para la amplia gama de los componentes de SMT, alta precisión, línea cambio flexible. Samsung CP45FV Chip Mounter NEO es un rentable y muy conveniente para la producción de las cantidades medias y pequeñas.

Montaje de velocidad: 14900CPH

Montaje del ± 0.08m m del microprocesador de la exactitud 0603 (0201)

Gama componente

Descripción de producto: Selección de Samsung CP45FV y máquina NEAS del lugar

Descripción de productos:

Ventajas de Samsung CP45FV-Neo:

La operación simple, la serie flexible Mounter de línea cambio, del CP de Samsung y del SM es reconocida por la operación más simple de la industria del modelo, que utiliza el sistema de WinXP, compatible con los ficheros de Gerb, off-line programando, específicamente en el tamaño del PWB, los componentes de SMT para una amplia gama de alta precisión, línea cambio flexible. Rentable, muy conveniente para las cantidades medias y pequeñas de más variedades, la producción de productos complejos.

Proyecto CP45FV NEO

Método visual Vision (mosca Vision + etapa Vision)

Montaje de la velocidad superior 0.178sec/microprocesador del microprocesador de la velocidad

IPC9580 14900CPH (1608)

Cámara 0.75sec/QFP64 del vuelo de IC

Cámara fija 1.6sec/QFP256

Montaje del ± 0.08m m del microprocesador de la exactitud 0603 (0201)

1005Chip ~ ± 0.1m m

± 0.04m m de QFP

El componente dimensiona la cámara 1005 (0402) ~ 22m m IC, 0603 del vuelo (0201) ~ 12m m (la opción)

Cámara fija estándar (FOV35) ~ 32m m IC (echada de la ventaja: 0.4m m)

Cámara fija especial (FOV20) ~ 17m m IC (echada de la ventaja: 0.3m m)

Cámara fija especial (FOV45) ~ 42m m IC (echada de la ventaja: 0.5m m)

Echada principal (QFP) 0.3m m (con FOV20 Vision)

Min. Ball Pitch (BGA) 0.5m m (con FOV20 Vision)

Partes hasta 15m m (9m m: con la visión del vuelo)

Tamaño 460X400X4.2 ~ 50X30X0.38/510X460X4.2 ~ 50X100X0.38 (CP45-L del tablero del PWB NEOS)
