Name: Conjunto de cable de señal retráctil con resorte helicoidal de 16 boquillas Panasonic NPM V3 con diseño multirrama y cable blindado
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: N610082558AA
Price: 50.00 USD
Availability: InStock

En casa > Productos > recambios del smt >

Conjunto de cable de señal retráctil con resorte helicoidal de 16 boquillas Panasonic NPM V3 con diseño multirrama y cable blindado

Conjunto de cables de señal del cabezal de 16 boquillas

Arnés de resortes en espiral con diseño de múltiples ramas

Cable retráctil blindado

Lugar de origen:

Porcelana

Nombre de la marca:

OEM

Certificación:

Número de modelo:

N610082558AA

Contacta con nosotros

Solicitar una cita

Conjunto de cable de señal retráctil con resorte helicoidal de 16 boquillas Panasonic NPM V3 con diseño multirrama y cable blindado

Detalles del producto

Resaltar:

Conjunto de cables de señal del cabezal de 16 boquillas

Arnés de resortes en espiral con diseño de múltiples ramas

Cable retráctil blindado

Condiciones de pago y envío

Cantidad de orden mínima

Precio

1-100USD

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3-5 días laborables

Condiciones de pago

LC, D/A, D/P, T/T

Productos relacionados

Conjunto de cable de señal retráctil con resorte helicoidal de 16 boquillas Panasonic NPM V3 con diseño multirrama y cable blindado

Obtenga el mejor precio

Sensor de flujo de vacío Panasonic NPM 8H para detección de flujo de aire de vacío en tiempo real con reemplazo Plug-and-Play y 100% probado en máquina

Obtenga el mejor precio

MTNS000434AA Flow Sensor Vacuum Flow Detector for Panasonic NPM H16 with 8-Channel Monitoring and Real-Time Alerts

Obtenga el mejor precio

XR90-L9421-02 Fuente de rayos X de microfoco de 90 kV con punto focal ultrafinos de 5 μm y estructura completamente sellada

Obtenga el mejor precio

Contacta con nosotros

(86)-13823274872

rosy@pcbsmtmachine.com

86-755-23115005

Contacta ahora

Descripción del producto

N610082558AA｜Ensamblaje de cable de señal retráctil con resorte helicoidal para cabezal de 16 boquillas Panasonic NPM V3

Introducción del producto

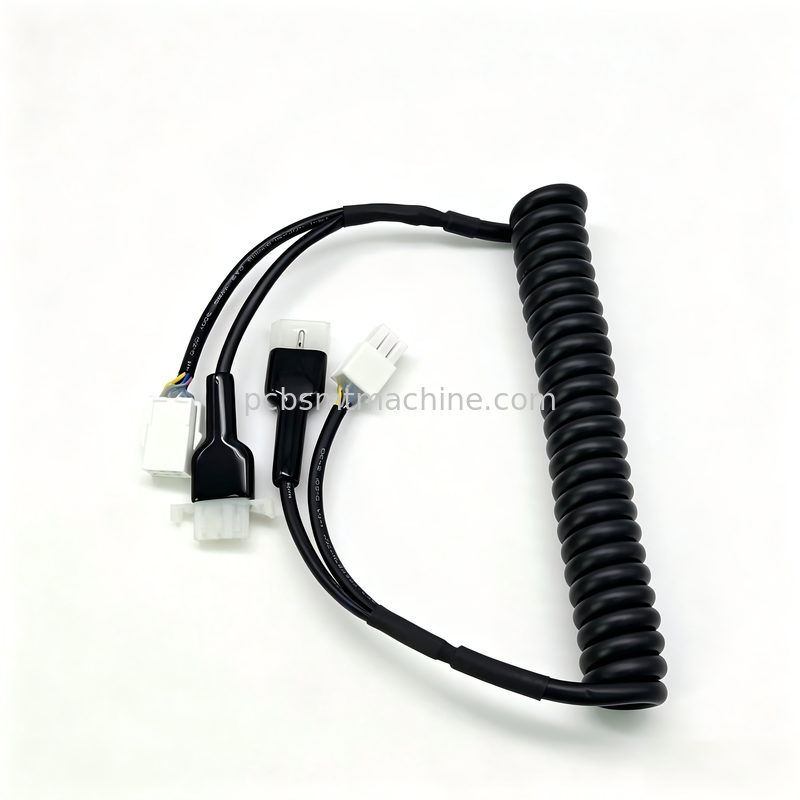

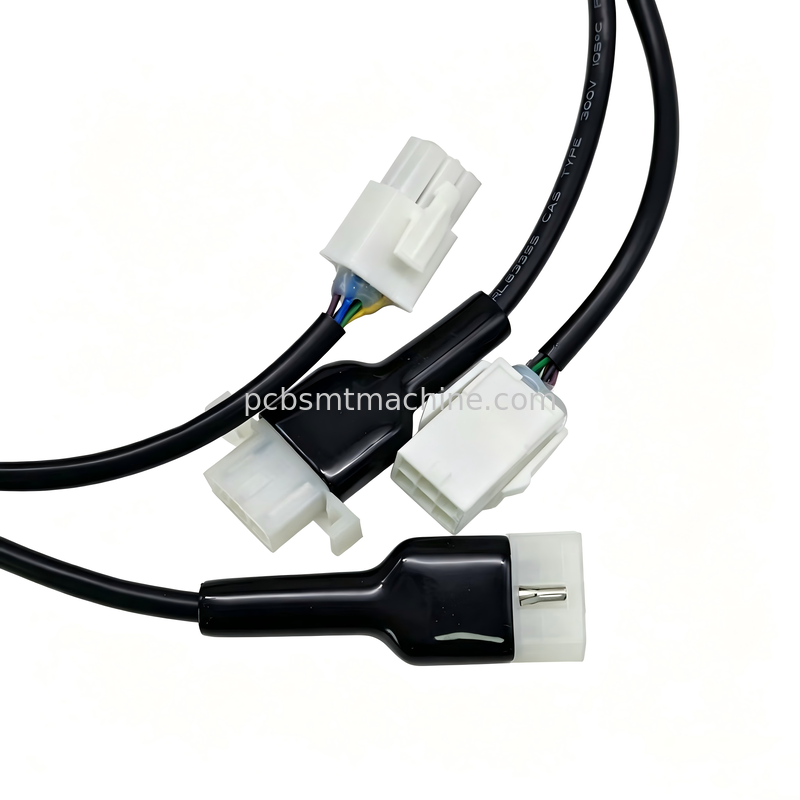

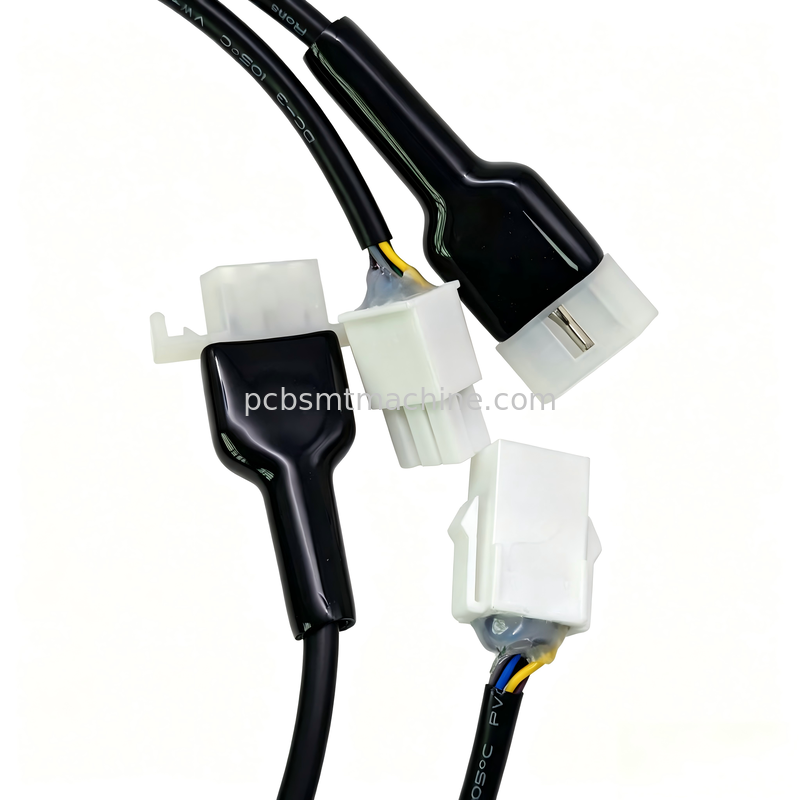

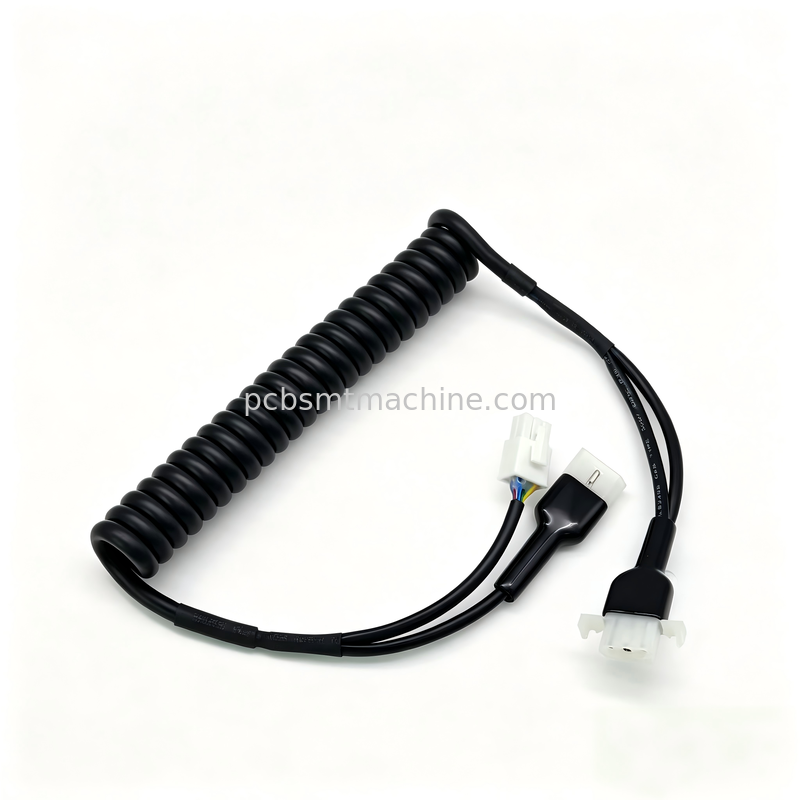

El N610082558AA es un arnés de señal retráctil con resorte helicoidal diseñado para cabezales de colocación ligeros de 16 boquillas Panasonic NPM V3. Este arnés multirrama presenta múltiples conectores de plástico blanco y se estira/retrae en sincronía con el movimiento recíproco de alta velocidad del cabezal de colocación.

El ensamblaje transmite señales para servomotores y sensores de posición para controlar el levantamiento del eje Z y la rotación del eje θ, asegurando una precisión estable de recogida y colocación. Este arnés debe usarse como un par coincidente con el N610082557AA, ya que los dos arneses tienen definiciones de pines de conector diferentes y no se pueden intercambiar.

El estiramiento y la flexión continuos con el tiempo pueden provocar microfracturas de los conductores internos, lo que resulta en alarmas intermitentes de comunicación del cabezal, pérdida de origen, altas tasas de rechazo de componentes y paradas inesperadas de la máquina. Esta es una pieza de repuesto esencial para el mantenimiento preventivo de NPM.

Especificaciones del producto

Artículo	Especificación
Número de pieza	N610082558AA
Nombre del producto	Ensamblaje de cable de señal retráctil con resorte helicoidal para cabezal de 16 boquillas NPM V3
Marca aplicable	Panasonic
Máquinas compatibles	NPM-D, NPM-TT, NPM-W, NPM-D3, NPM-D3A (Equipado con cabezal V3 de 16 boquillas)
Pieza de par coincidente	N610082557AA (No intercambiable)
Estructura del cable	Cable blindado multicore, retráctil con resorte helicoidal, multirrama multiconector
Voltaje nominal	500V
Tipo de instalación	Cable de seguimiento dinámico para cabezal de colocación de 16 boquillas V3 de NPM
Función principal	Transmisión de señales de servo y sensor
Versión del producto	Repuesto compatible
Aplicación	Mantenimiento preventivo SMT y reparación de averías de emergencia
Control de calidad	Prueba de continuidad y conducción de señal al 100% antes del envío

Características del producto y servicios de soporte

Características del producto

El cable resistente al estiramiento con resorte helicoidal se adapta al movimiento recíproco de gran alcance del cabezal de colocación
El blindaje incorporado suprime la interferencia electromagnética para garantizar una transmisión de señal estable
Adopta conectores multirrama de la misma especificación que el estándar original para un reemplazo directo de conectar y usar
Se recomienda reemplazar junto con el N610082557AA para evitar tiempos de inactividad secundarios de la línea
Cada arnés se somete a una inspección eléctrica completa antes de la entrega

Proceso de cooperación

Verificación técnica (comprobación del número de pieza y modelo del cabezal)
Confirmación de cotización y pedido
Control de calidad pre-envío + embalaje antiestático
Entrega transfronteriza (aérea / marítima / exprés, caja de madera opcional para pedidos a granel)
Soporte técnico postventa y garantía

Solución de línea completa

Suministramos una gama completa de piezas de repuesto consumibles para montadoras Panasonic NPM, incluyendo boquillas, filtros, cilindros, servomotores, correas de distribución y más. Podemos personalizar listas anuales de piezas de repuesto preventivas según la configuración de su máquina y brindar soporte para el suministro de piezas de repuesto para proyectos de revisión de cabezales de colocación NPM.

Preguntas frecuentes

P: ¿El N610082558AA se adapta a todos los cabezales de colocación NPM?

R: No. Solo se adapta al cabezal ligero V3 de 16 boquillas, no a los de 8 boquillas, 12 boquillas o los antiguos cabezales V2. Confirme el modelo de su cabezal antes de realizar el pedido.

P: ¿Se pueden intercambiar el N610082558AA y el N610082557AA?

R: No está permitido. Tienen definiciones de pinout diferentes. Un ensamblaje incorrecto activará un error de comunicación y puede dañar la placa de control del cabezal. Sugerimos reemplazar ambos arneses al mismo tiempo.

P: ¿Qué fallos indican que el arnés necesita ser reemplazado?

R: Error intermitente de comunicación del cabezal, pérdida de origen aleatoria, alta tasa de rechazo de componentes y parada aleatoria de la máquina. La máquina vuelve a la normalidad después de reiniciar, pero la falla recurre después de funcionar.

P: ¿Tienen stock? ¿Cuál es su tiempo de entrega?

R: Repuesto compatible en stock. Los productos se pueden enviar dentro de 1-3 días hábiles una vez confirmado el pedido.

P: ¿Puedo reparar el cable dañado antiguo?

R: Es solo para uso de emergencia a corto plazo. El estiramiento repetido provocará una rápida reincidencia. Se recomienda un reemplazo nuevo para líneas SMT de producción en masa.

P: ¿Qué embalaje de exportación ofrecen?

R: Paquete estándar: bolsa antiestática + cartón de exportación. El refuerzo con caja de madera es opcional para pedidos a granel.
