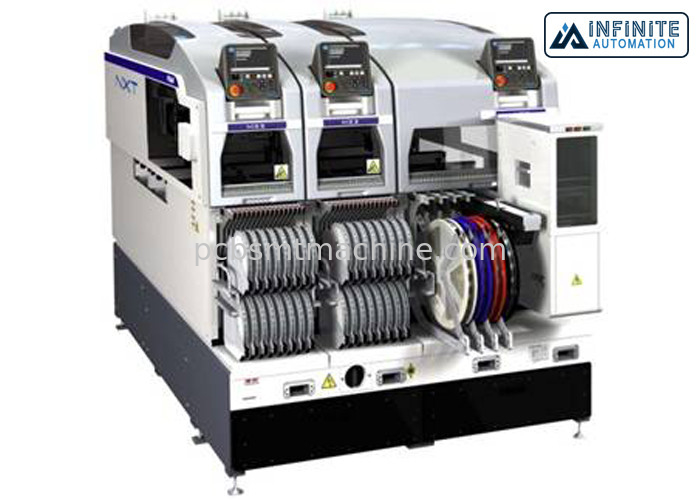

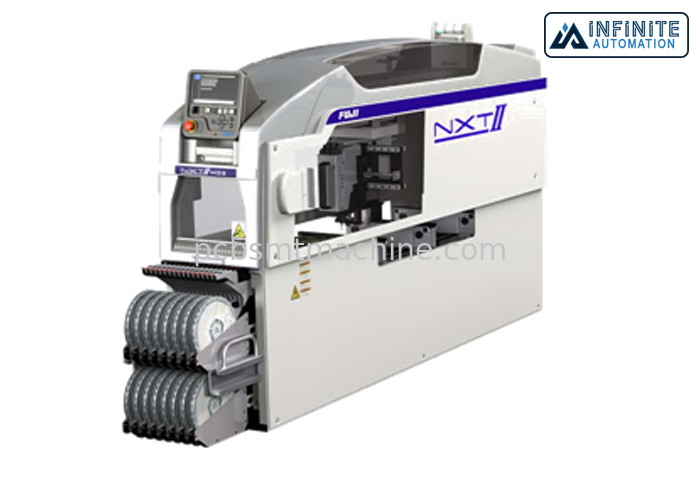

Plataformas escalables de la colocación de Fuji NXT M3 II, selección original y usada de SMT y máquina del lugar
La automatización infinita ofrece el mejor Fuji original y seminuevo NXT M3 II de la condición máquina multifuncional de la colocación de SMT. Nuestros ingenieros experimentados y de SMT de los expertos se aseguran de que todas las máquinas experimenten la máquina rígida que reacondiciona, calibración, y prueba antes de que entreguemos las máquinas a nuestros clientes.
El Fuji NXT se diseña para cubrir las demandas de los ambientes de producción modernos. Sus cabezas permutables de la colocación permiten que cada módulo de la máquina funcione como un mounter del microprocesador de alta velocidad o una máquina multifuncional de la colocación y – permisión del cambio de una cadena de producción completa en minutos justos. Los módulos de NXT son rápidamente reconfigurables asegurar su capacidad a las demandas en tiempo real de la producción. M3II, M6II y lanzó nuevamente los módulos del SP de M6II (módulo de la alta exactitud) se puede arreglar y cambiar rápidamente caber específicamente su ambiente de producción único y de intercambio dinámico. Los alimentadores inteligentes de la carga horizontal no sólo permiten que los componentes sean cargados mientras que la máquina es moviéndose ellos elimina errores puestos, como la función de la identificación se asegura de que los componentes están entregados donde se necesitan en el tablero.
Cabeza de colocación cambiable
La cabeza cambiable permite que cada módulo apoye casi todos los tipos componentes del soporte superficial y realice ambos colocación de componente del montaje y de la impar-forma del microprocesador de alta velocidad. El NXT puede acomodar tamaño del PWB hasta 534 x 610 milímetros y se equipa del ajuste automático de la anchura del carril y de un sistema de fabricación automático opcional de la perno-ayuda. Los alimentadores inteligentes son estándar y se pueden cargar rápidamente en cualquier ranura disponible, previniendo pérdida componente en cambio del carrete, y proporcionando la administración restante del mantenimiento componente y preventivo. NXT lengua-neutrales, sistema operativo icono-basado minimizan la curva de aprendizaje para los operadores de entrenamiento y mejoran la eficacia de los operadores que funcionan con la línea. Esto elimina los problemas típicos de la puesta en práctica con productividad y la calidad que acompañan a menudo la integración de la nueva tecnología.
Capacidad del alimentador:
M3II - Hasta 20 tipos (cinta de 8 milímetros)
M6II - Hasta 45 tipos (cinta de 8 milímetros)
Tiempo de carga del PWB:
Transportador doble: 0 sec continuo
Solo transportador: sec 2,5
(Usando solamente transportador del módulo de M3ll solo: 3.4sec)
(Usando solamente el módulo de M6ll)
Poner exactitud:
Microprocesadores: ± 0,05 milímetro (sigma 3)
Cuatro plomados laterales: 0,03 milímetros (sigma 3)
Producción:
H12HS: 22.500 CPH
H08: 10.500 CPH
H04: 6.500 CPH
H02: 5.600 CPH
H01: 4.200 CPH
Componentes aplicables:
H12HS: 0402 (01005) a 7,5 x 7.5m m Max Height: 3.0m m
H08: 0402 (01005) 12 a X12 milímetro Max Height: 6,5 milímetros
H04: 1608 (0603) a 38 x 38 milímetros Max Height: 9,5 milímetros
H02/H01: 1608 (0603) a 74 x 74m m (32m m x 180m m) Max Height: 25.4m m
Anchura del módulo:
M3II - 320m m
M6II - 645m m
Dimensiones de la máquina:
4MII base - L: 1390m m x W: 1934m m x H: 1474m m
2MII base - L: 740 milímetros x W: 1934m m x H: modificaciones 1474mmy.
