Máquina óptima del lugar de la selección de Panasonic NPM-W2S SMT de la velocidad 75000CPH

Velocidad óptima de la máquina 75000 CPH de la selección y del lugar de Panasonic NPM-W2S, la mejor original de las condiciones y mounters usados de SMT

La automatización infinita tiene una cantidad grande de equipo relacionado de fabricación común de SMT. Entre nuestras máquinas ofrecidas son la selección de Panasonic NPM W2S y la máquina originales y usadas del lugar. La automatización infinita ha experimentado ingenieros y el trullo técnico que se asegura de que todas las máquinas que estemos ofreciendo experimente la prueba de máquinas rígida y el reacondicionamiento, y garantía de calidad. La automatización infinita es un proveedor de confianza de China de las máquinas y de la cadena de producción seminuevas mejor-condicionadas equipo de la automatización de fábricas. Entre en contacto con nuestras ventas y equipo de atención al cliente para las investigaciones.

La selección de Panasonic NPM W2S y la máquina del lugar pueden ser conectadas directamente con la máquina NPM-W2 y apoyar transporte solo y dual del carril. La velocidad óptima de la máquina de la selección y del lugar de Panasonic NPM W2S está hasta 75000CPH. Aplicable con hasta tamaño del PWB de 750m m x de 550m m y con capacidad de 120 alimentadores.

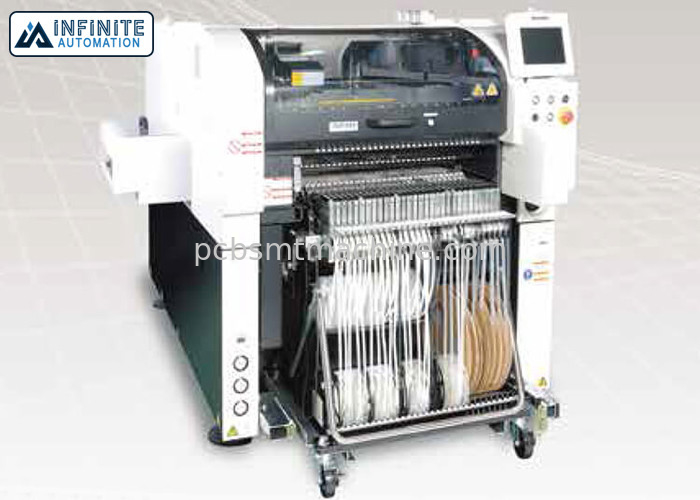

Selección de Panasonic NPM W2S y máquina del lugar

PWB máximo: L 750 x W 550

Poner velocidad: 75000CPH

Max Feeder: 120 carretes

Peso: 2390 kilogramos

Características:

• Selección de Panasonic NPM W2S y máquina del lugar
• Directamente conectable a NPM-W2
• Ayuda para el transporte de single-/dual-lane
• Selección de la cabeza de montaje según forma de la producción
• A elección de la cabeza V2 de Lightweight16-/12-/Lightweight8-/3-nozzle
• Compatibilidad mutua con serie de NPM
• Uso compartido de la cabeza de la colocación/de la boca, del alimentador de la cinta, y del carro del alimentador
• detalles del *For, contacto nuestro representante de ventas.
• Adopción de la cabeza V2 de 3 bocas
• Capaz de una carga máxima de la colocación de 100N.

Especificaciones:

Cabeza de la colocación		Peso ligero cabeza 16-nozzle	cabeza 12-nozzle	Peso ligero cabeza 8-nozzle	3-nozzle cabeza V2
Velocidad máxima		38 500cph (0,094 microprocesadores del s)	32 250cph (0,112 s/chip)	20 800cph (0,173 microprocesadores del s)	8 320cph (0,433 microprocesadores del s) 6 500cph (0,554 s QFP)
Exactitud de la colocación (Cpk1)		μm ±30/microprocesador (±25μm/microprocesador *6)	μm ±30/microprocesador	± 30 µm/chip ± 30 µm/QFP 12m m hasta 32m m ± 50 µm/QFP 12m m debajo	± 30 µm/QFP
Componente dimensiones (milímetro)		microprocesador de 03015*7 *8/0402*7 ~ L 6 T3 de x W 6 x	microprocesador 0402*7 ~ L 12 x W 12 x T 6,5	microprocesador 0402*7 ~ L 32 x W 32 x T 12	microprocesador 0603 a L 150 x W 25 (diagonal152) x T 30
Componente fuente	El grabar	Cinta: 4/8/12/16/24/32/44/56 milímetros		Cinta: 4 a 56 milímetros	Cinta: 4 a 56/72/88/104 milímetros
		Max.120 (cinta: 4, 8 milímetros, pequeños reales)		Frente/especificaciones posteriores del carro del alimentador: Max.120 (La anchura y el alimentador de la cinta están conforme a las condiciones a la izquierda) Solas especificaciones de la bandeja: Max.86 (La anchura y el alimentador de la cinta están conforme a las condiciones a la izquierda) Especificaciones gemelas de la bandeja: Max.60 (La anchura y el alimentador de la cinta están conforme a las condiciones a la izquierda)
	Palillo	-		Frente/especificaciones posteriores del carro del alimentador: Max.15 (solo alimentador del palillo) Solas especificaciones de la bandeja: Max.15 (solo alimentador del palillo) Especificaciones gemelas de la bandeja: Max.15 (solo alimentador del palillo)
	Bandeja	-		Solas especificaciones de la bandeja: Max.20 Especificaciones gemelas de la bandeja: Max.40

*1: Consúltenos por favor por separado si usted lo conecta con NPM-D3/D2/D. No puede ser conectado con NPM-TT y NPM.

*2: Solamente para el cuerpo principal

*3: 1 880 milímetros en anchura si los transportadores de la extensión (300 milímetros) se colocan en ambos lados.

*4: Dimensión D incluyendo alimentador de la bandeja: 2 618 milímetros, dimensión D incluyendo el carro del alimentador: 2 513 milímetros

*5: Excepto el monitor, la torre de la señal, y la cubierta de fan de techo.

*6: opción de la ayuda de la colocación del μm ±25. (Bajo condiciones especificadas por PSFS)

*7: El microprocesador de 03015/0402 requiere una boca/un alimentador específicos.

*8: La ayuda para la colocación del microprocesador de 03015 milímetros es opcional.

(Bajo condiciones especificadas por PSFS, exactitud de la colocación: microprocesador de ±30 μm/)

* el tiempo del tacto de la colocación, el tiempo de la inspección, y los valores de la exactitud pueden diferenciar levemente dependiendo de condiciones

* refiera por favor al folleto de la especificación para los detalles
