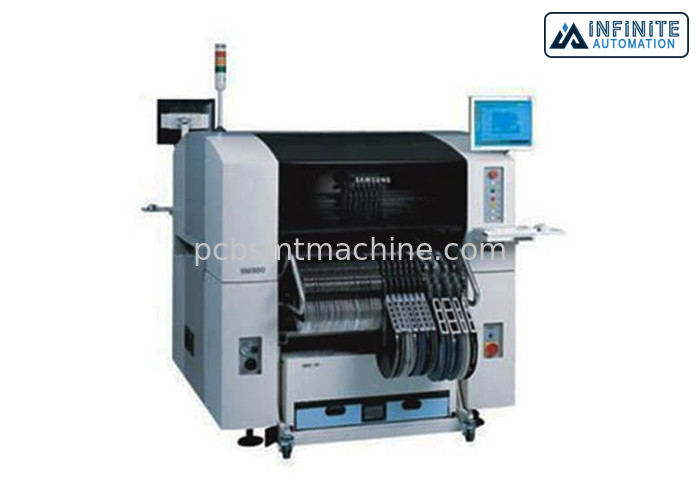

Máquina del PWB SMT de Samsung SM320 con la velocidad óptima 18500CPH

Velocidad óptima de la máquina 18500 CPH de la selección y del lugar de Samsung SM320, la mejor original de las condiciones y mounters usados de SMT

La automatización infinita tiene una cantidad grande de equipo relacionado de fabricación común de SMT. Entre nuestras máquinas ofrecidas son la selección de Samsung SMT SM320 y la máquina originales y usadas del lugar. La automatización infinita ha experimentado ingenieros y el trullo técnico que se asegura de que todas las máquinas que estemos ofreciendo experimente la prueba de máquinas rígida y el reacondicionamiento, y garantía de calidad. La automatización infinita es un proveedor de confianza de China de las máquinas y de la cadena de producción seminuevas mejor-condicionadas equipo de la automatización de fábricas. Entre en contacto con nuestras ventas y equipo de atención al cliente para las investigaciones.

Samsung SMT SM320 es un mounter universal que es capaz de montar pequeños componentes del MICROPROCESADOR hasta componentes de QFP. Samsung SMT SM320 es conveniente para la producción a escala reducida de productos independientes.

Samsung SMT SM320 es una selección y una máquina tamaño pequeño, y ligeras del lugar. Equipado de una cámara llena de la visión y de 6 cabezas de la colocación, cada uno con la iluminación individual permitiendo que 6 componentes totalmente diversos sean alineados simultáneamente. Hacia arriba-mirando la cámara permitiendo la colocación de componentes abajo hasta la echada de la ventaja de 0.4m m.

Selección de Samsung SM320 y máquina del lugar

Montaje del microprocesador de la gama 0402m m ~ 55m m IC

Velocidad teórica del microprocesador: 18500CPH

Talla 510 del PWB * 460m m

120ea/112ea (que atracan el carro)

Especificaciones:

Velocidad teórica del microprocesador: 18500CPH

Montaje del microprocesador de la gama 0402m m ~ 55m m IC

Exactitud de la colocación más/menos 0.03m m

Talla 510 del PWB * 460-460 * 400m m

Talla 50 x 40 milímetro ~ 460 x 400m m del equipo

Método componente de la identificación

VUELO VISION + ETAPA VISION

Montaje de eficacia

Sistema de reconocimiento de la cámara del vuelo

MICROPROCESADOR 1608 18500 CPH (IPC9850)

COMPENSACIÓN 15000 CPH (IPC9850)

QFP 5500 CPH (IPC9850)

Sistema fijo de la visión de la cámara - 1,4 SEC/QFP 208 (ESTÁNDAR de la FUENTE de la BANDEJA)

Los componentes pueden ser montados

VUELO VISION: 1005 ~ 22m m IC (opción: 0603 ~ 12m m IC/0402 ~ 7m m IC)

Montaje de tamaño: Visión estándar de la etapa (FOV 35) ~ 32m m IC

(Echada 0.4m m QFP/0.75m m BGA/~ 55m m (MFOV))

Visión estándar de la etapa (FOV 45) ~ 42m m IC (echada 0.5m m QFP/1.0m m BGA/~ 55m m (MFOV))

Visión estándar de la etapa (FOV 20) ~ 17m m IC (echada 0.3m m QFP/0.5m m BGA)

Echada de Min.lead (QFP) FOV10

0.3m m (QFP) /0.65mm (BGA)

Echada de Min.Ball (BGA)

FOV15

0.5m m (QFP) /0.75mm (BGA)

FOV25

0.5m m (QFP) /0.75mm (BGA)

Max.Height

H12mm (estándar de la cámara que vuela)

H15mm (estándar de la cámara que vuela)

Tamaño del tablero del PWB

- 50 (l) * los 40 más tamaño pequeño (w)

La talla 460 más grande (l) * 400 (w)/opción: 510 * 460, 640 * 510

Grueso del tablero del PWB - 0.38mm-4.2m m

Instale el número del alimentador - 120ea/112ea (que atracan el carro)

Consumo de la presión y de energía

Fuente de alimentación - AC220/220/240V (50/60HZ, FASE 3) (opción: 340/380/415V)

Presión de aire - 5kg/㎡, 260 NI/MINUTO

Peso de la máquina - 1800KG

Talla 1650 L * de la máquina D 1680 * H. 1530.
