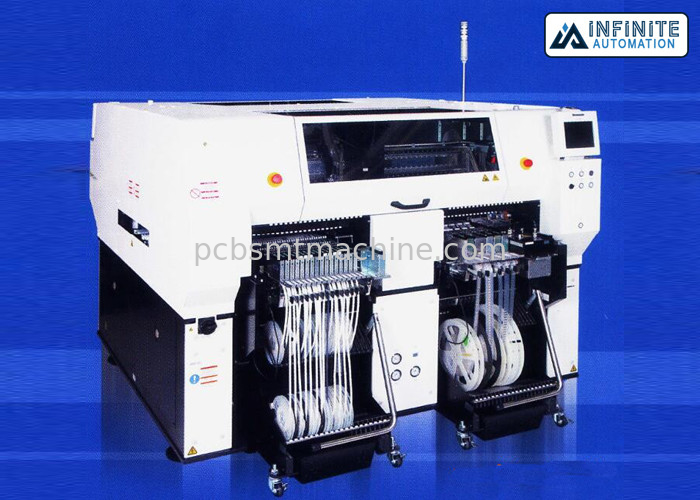

Original de la máquina del PWB SMT de Panasonic AM100 y selección de SMD y máquina usadas del lugar

Original de la máquina del PWB SMT de Panasonic AM100 y selección de SMD y máquina usadas del lugar

Selección de Panasonic AM100 y máquinas de la máquina del lugar, originales y usado de SMT

El AM100 mantiene las mayores niveles para la capacidad, flexibilidad, y los clientes de la confiabilidad esperan de Panasonic en un rentable, ampliado escalable, solución de SMT de la alto-mezcla. Solamente una máquina se requiere para conseguir la producción comenzada y es fácil añadir más unidades y/o las tecnologías como demandas cambian.

La máquina modular de la colocación del AM100 de Panasonic ofrece una sola cabeza (solo haz) capaz de poner un arsenal impresionante del componente incluyendo 0402m m a 120x90x28m m, conectores grandes, componentes impar-formados, y los tipos de empaquetado avanzados tales como estallido preparan el producto siguiente mientras que la producción está corriendo en el AM100 para el cambio directo y ponen para utilizar una variedad de configuraciones altamente flexibles y de tipos de la fuente del componente. La disposición flexible es aumentada más a fondo en el AM100 por el alimentador dondequiera y equipa con inyector dondequiera características. Los tableros grandes pueden ser procesados y las características avanzadas incluyendo detección una cámara componente del grueso, un intercambio auto del perno de la ayuda, de un alabeo del PWB, y verificación de la bandeja están también disponibles.

Selección de Panasonic AM100 y máquina del lugar

Montaje de velocidad: cph 22.000

Peso: 2370 kilogramos

Gama componente: 01005 (los 0402M)

Descripción de productos:

Especificación y característica modulares de la máquina de la colocación de Panasonic SMT AM100

Características y ventajas

Una cabeza, una solución de la máquina con los alimentadores permutables de una gama componente muy grande, bocas multifuncionales, y tiradas con la producción rentable y de alta calidad de la serie del cm y de NPM

Características estándar:

de 14-nozzle cabeza altamente Versatily

Línea de alta resolución cámara

Cambiador de la boca

Los datos del cad importan para uso general

Parte predefinida Libray

Selección componente adaptante

Calibración auto de la colocación

Scheduling de producción del Multi-trabajo

El alimentador auto enseña

Fiducial enseñe con el auto ajustan

Inspección virtual del PWB

Proceso del estallido capaz

Sistema de herramienta de software de la NPI

Especificaciones:

Name modelo (número) AM100 (NM-EJM4D)

Plataforma híbrida de la impulsión del solo pórtico escalable del concepto

Impulsión híbrida altamente exacta del motor linear del sistema de impulsión

Línea de color componente de Digitaces de la alineación cámara de la exploración, de posición fija

Eje principal Flex Head ultra alto del diseño 14

Dimensiones del tablero

estándar de 510 x de 460m m (20 x 18)

1.200 x 460m m (47x18) opcionales

Grueso hasta 8m m del tablero

Exactitud de la colocación

microprocesador de Cpk 1,0 del micrón ±40

±30 micrón Cpk 1,0 QFP

Producción

Ideal: cph 35.800

IPC9850: cph 22.000

Gama componente

Mínimo: 01005 (los 0402M)

Máximo: 120x90m m (4.7x3.5) y 150x25m m (6x1)

Altura: hasta 28m m (1,1)

Topetones: diámetro de 0.15m m, echada de 0.3m m

Capacidad del alimentador

Carretes: hasta 160 carretes

Tubos: hasta 60 tubos

Bandejas: hasta 40 bandejas

Instalaciones

Eléctrico: CA 200/220V ±10V, CA 380/400/420/480V ±20V 2,0 kVA400V de 3 fases 2 KVA

MPa neumático a 0.8MPa máximo, 200 l/min (A.N.R del minuto 0,5.)

Masa: 2370 kilogramos (cuerpo principal con 4 bancos del alimentador)

Dimensiones: W 1.970 x L 2.019 x H 1,450m m
