Máquina para SMT paralela controlada por PLC para transferencia de PCB a SPI de doble vía

Infinite Automation Co., Ltd. presenta la colección de máquinas de transferencia de placa SMT de la serie INFITEK SY.La máquina de transferencia de placa SMT de la serie INFITEK SY es una colección de varias máquinas de transferencia de placa SMTIncluido en las máquinas de transferencia de PCB SMT de la serie SY de INFITEK está el cargador paralelo de la serie SY de INFITEK.Este dispositivo se utiliza para ajustar la dirección de marcha de la placa de circuito en la línea de producción a diferentes rutas y para transportar la placa de circuito a un SPI de doble víaEl sistema de control del cargador paralelo de la serie INFITEK SY está diseñado utilizando un controlador programable PLC de Panasonic, el funcionamiento de la pantalla táctil es fácil de entender.

Otra colección de máquinas de transferencia de placa SMT de la serie SY de INFITEK incluye cargador de PCB automático, descargador de PCB automático, cargador paralelo, máquina de colgaje automática, transportador de amortiguador multifunción,Limpieza automática de PCB compuestos, transportador de amortiguador multifunción, cargador de succión automático, máquina de transferencia paralela, transportador de dos pistas, transportador de enlace, etc.

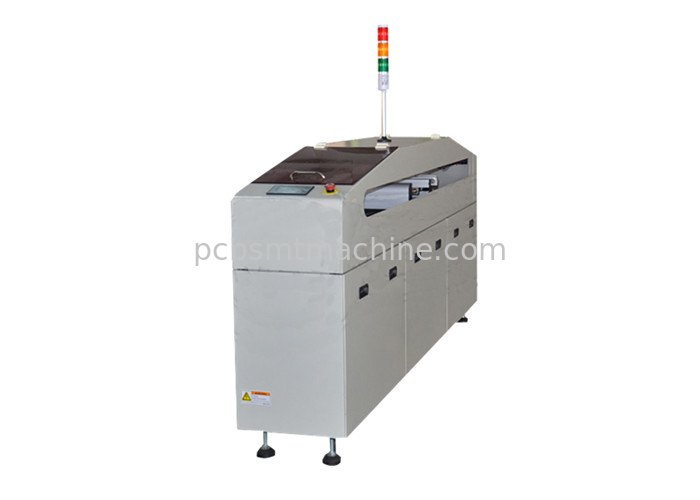

Cargador paralelo de la serie INFITEK SY

Modelo: SY-250TM

Función:

Este dispositivo se utiliza para ajustar la dirección de marcha de la placa de circuito en la línea de producción a diferentes rutas y para transportar la placa de circuito a un SPI de doble vía, máquina SMT o horno de reflujo.

Características del equipo:

• Sistema de control Adopción de controlador programable PLC de Panasonic, el funcionamiento de la pantalla táctil es fácil de entender.
• Tomemos un LED de trabajo tricolor.
• El cuerpo principal de la máquina está diseñado con una estructura de acero fija, estable y duradera.
• La vía de transmisión con un diseño sin costuras de aluminio evita efectivamente la tabla.
• Transmisión de cinturón Ruibaolong - Importada de Suiza; alta resistencia antistatica, a altas temperaturas y al desgaste.
• Motor de transferencia con motor paso a paso QLEAD, rendimiento estable.
• Japón fabricó rodamientos NHK; con una varilla de alambre de acero inoxidable, mejora la precisión y la vida útil de la máquina.
• Sensor Omron
• Panning utilizando el carrito móvil Qlead Stepper Motor; para una posición de parada suave y precisa.
• Es un diseño propio de rieles móviles dedicados, suaves, eficientes, ultra silenciosos.
• El pie de apoyo utiliza una taza especial de goma M16 para el pie, a prueba de golpes, no es fácil de desplazar.
• Modo de ajuste suave y paralelo, suave y preciso.
• Con protección contra fugas
• Interfaz compatible con SMEMA.
• Tamaño de la placa de PCB (MM): 50*50~350*250
• Alturas de trabajo (MM): 900 ± std
• Potencia: 220 V CA, de una sola fase
• Las dimensiones de la máquina: ((L) * 4400 ((W) * 1100 ((H)
• Dirección de transmisión: de derecha a izquierda (variable de izquierda a derecha)
• Tipo de transportador: cinta plana
