Máquina de carga de PCB: AC220V 50/60Hz automática para el ensamblaje SMT y la producción de PCB

Aproveche nuestro equipo de línea de producción SMT de alta calidad y obtenga el mejor precio solo en Infinite Automation Co., Ltd.es el principal distribuidor mundial de productos de soluciones de automatización de fábricas SMT de ChinaOfrecemos varias máquinas SMT y equipos de línea de producción.INFITEKSY SERIES AUTOMÁTICO de carga de PCB con modelos disponibles para varias dimensiones de PCB.INFITEKSY SERIES AUTOMATIC PCB LOADER tiene 4 modelos para elegir que pueden ser aplicables a sus requisitos de línea de producción.INFITEKSY SERIES AUTOMATIC PCB LOADER es una máquina de transferencia de PCB se utiliza para almacenar la placa de PCB y transferir la función de la placa superior a la vanguardia de la línea de producción SMT.

Nuestra compañía también suministra diferentes máquinas de transferencia de PCB / transportadores de conexión como cargador de PCB automático, descargador de PCB automático, cargador paralelo, máquina de tapa automática,Transporte de amortiguador multifunción, limpiador de PCB compuesto automático, transportador de amortiguador multifunción, cargador de succión automático, máquina de transferencia paralela, transportador de dos pistas, transportador de enlace, etc.

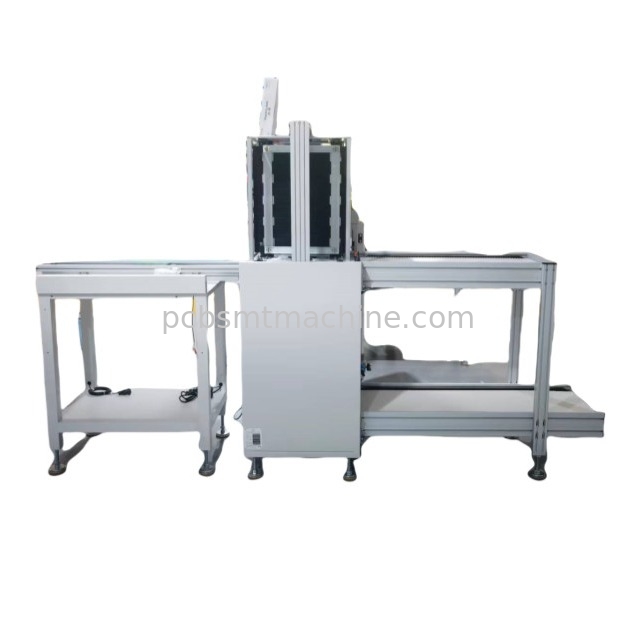

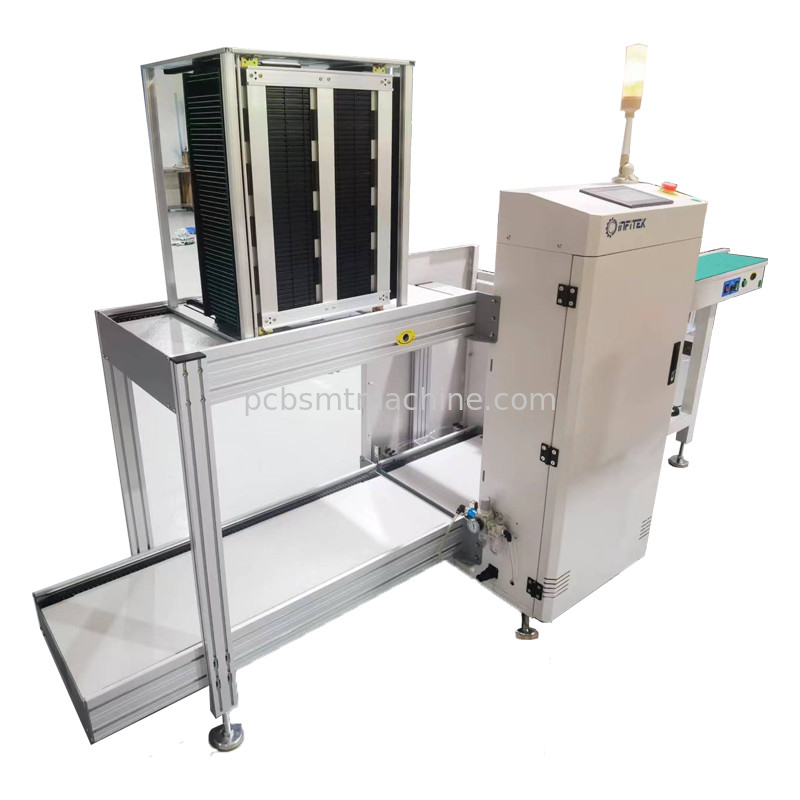

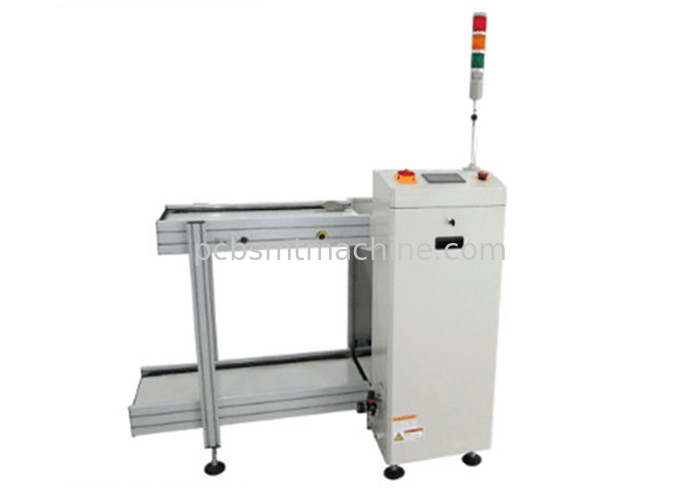

INFITEK SY SERIES cargador automático de PCB

Este dispositivo se utiliza para almacenar la placa de PCB y transferir la función de la placa superior a la vanguardia de la línea de producción SMT.

Modelos disponibles: SY-250LD, SY-390LD, SY-390LD y SY-460LD

Características / funciones del equipo:

• Sistema de control con controlador programable PLC de Panasonic, pantalla táctil fácil de entender.
• Utilizando luces de trabajo LED de tres colores.
• La vía de transmisión con diseño sin costuras de rieles de aluminio evita eficazmente el atasco de PCB.
• Diseño especial del cuerpo, estructura de acero, haciendo que la máquina siempre mantenga un estado de funcionamiento estable, estable y duradero.
• Diseño de la estructura de la plataforma de elevación de aluminio fundido sólido; mejora la estabilidad del equipo.
• Derechos de propiedad intelectual independientes de innovación de circuitos eléctricos multifuncionales y programación, rendimiento estable, para garantizar el flujo sin problemas de las líneas de producción.
• PCB en cilindro importado de Japón SMC, sistema de protección de placa de empuje para garantizar que el PCB no se deforme o dañe, garantiza efectivamente la estabilidad de la acción.
• Elevador de tornillo de bolas importado de Taiwán para garantizar la durabilidad del equipo.
• Las abrazaderas neumáticas de posicionamiento en tres puntos, hacia arriba y hacia abajo, garantizan la exactitud de la posición del tanque.
• Uso del motor de la transmisión.
• Programación humanizada, 4 opciones PITCH, se puede configurar para enviar el paso PCB.
• El motor de elevación utiliza un motor de freno ZD de 120W, un rendimiento estable.
• Rodamiento NHK Japón, con tornillo de bola de acero inoxidable para mejorar la precisión y la vida útil de la máquina.
• SENSOR importado de Japón OMRON, garantizar eficazmente la precisión de la máquina
• Apoya los pies con una taza de plástico M16 dedicada, a prueba de golpes, no es fácil de mover.
• Con protección contra fugas
• Una interfaz SMEMA compatible puede comunicarse con otros dispositivos de automatización.
• Tamaño de la placa de PCB (MM): 50 * 50 ~ 330 * 250
• Alturas de funcionamiento (MM): 900 ± 20
• Tiempo de carga de la placa de PCB: 6,0 segundos
• Selección de pasos: 10.20.30.40 mm seleccionable
• Potencia: 220 V CA, de una sola fase
• Las dimensiones de la máquina: 1300 (L) * 765 (W) * 1250 (H)
• Presión de suministro de aire comprimido: 4-6 bar
• espesor de la placa de PCB: el más pequeño de 0,6 mm de espesor
• Dirección de transmisión: de izquierda a derecha (o de derecha a izquierda opcional)

Especificaciones:
