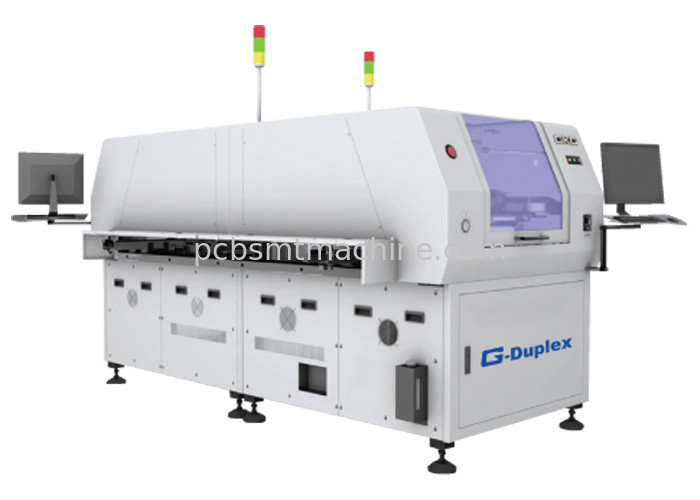

| FUNCIONAMIENTO |
| Capacidad de la alineación de la máquina |
2 de Cmk @ de sigma del ± 10 micrones 6 |
| Capacidad de proceso de la alineación |
2 de Cpk @ de sigma del ± 18 micrones 6 |
| Duración de ciclo de la base |
< 7=""> |
| (excepto tiempo de la impresión y de la limpieza) |
| Tiempo del cambio del producto |
< 3="" mins=""> |
| Tiempo de disposición del nuevo producto |
< 10="" mins=""> |
|
SUBA A DIRECCIÓN
|
| Max. Size (L x W) |
400 milímetros x 300 milímetros |
| Min. Size (L x W) |
50 milímetros x 50 milímetros |
| Grueso |
0.4~6 milímetros |
| Ajuste del grueso del PWB |
Automático |
| PWB Max. Weight |
3 kilogramos |
| Liquidación del borde del PWB |
3 milímetros |
| Liquidación inferior del PWB |
23 milímetros |
| Alabeo del PWB |
Máximo el 1% diagonalmente |
| Fijación de método con abrazadera |
Abrazadera superior retractable, abrazadera lateral controlada del motor |
| Método de la ayuda |
Pernos de la ayuda magnética, barras, bloques, succión del vacío |
| Sistema de transportador |
3 etapas con un transportador incorporado |
| Dirección del transportador |
L a R, R a L, R a R, L a L |
| (control del software) |
| Altura del transportador |
± 900 40 milímetros |
| Velocidad del transportador |
Máximo 1.500 mm/s |
| Ajuste de la anchura del transportador |
Automático |
|
SISTEMA ÓPTICO
|
| Campo visual (FOV) |
10 milímetros x 8 milímetros |
| Tipos fiduciales |
Círculo, triángulo, cuadrado, diamante, cruz |
| Tamaño fiducial |
0.5~4.0 milímetros |
| Metodología de Vision |
La cámara CCD de Digitaces mira para arriba y abajo |
| 2.a inspección |
Máximo 100 ventanas para examinar la falta, |
| escaso, tendiendo un puente sobre (estándar) |
|
INTERFAZ DE OPERADOR
|
| Hardware |
Monitor LCD, ratón y teclado |
| Sistema operativo (OS) |
Windows 7 o más alto |
| Método de control |
PC industrial controlada |
| Interfaz de la entrada-salida |
Estándar de SMEMA |
|
PARÁMETROS DE IMPRESIÓN
|
| Tamaño de marco de la plantilla (L X W) |
Ajustable, 470m m x 370m m a 650m m x 550m m |
| Impresión Gap (broche-apagado) |
0~20 milímetros |
| Impresión de la gama de ajuste de la tabla |
X: ±3 milímetro, Y: ±7 milímetro: ± 2° |
| Velocidad de la impresión |
6~200 mm/s |
| Presión del enjugador |
0.5~10kg (control de programa) |
| Tipo del enjugador |
Estándar: Metal: opción de 280/350/420m m: OPC y de goma |
| Ángulo del enjugador |
Estándar 60°, opción 45°, 50°, 55° |
| Sistema de limpieza |
Mojado auto, seco, vacío (software selecto) |
|
REQUISITO DE LAS INSTALACIONES
|
| Fuente de alimentación |
± el 10% 50/60Hz de AC220V |
| Suministro de aire |
4 ~ ² de los 6Kgf/cm |
| Consumo de energía |
2.5kW |
| Dimensión (excepto la torre) de la señal (2 unidades continuas) |
1.616 milímetros (l) 2,770m m (w) x 1,493m m (h) |
| Peso de la máquina (2 unidades) |
2,000kg |
|
OPCIONES
|
| Dispensador auto de la goma (OPC) |
| Sistema de vigilancia del diámetro del balanceo de la goma (OPC) |
| Enjugador del OPC |
| Plantilla Flattener |
| Sistema de inspección de las aberturas de la plantilla |
| Circuito cerrado de SPI |
| Escáner externo del código de barras para la rastreabilidad del PWB |
| Escáner del código de barras del PDA para la plantilla, goma de la soldadura, rastreabilidad del enjugador |
