Consiga los mejores tratos del precio y compre la mejor condición las máquinas seminuevas de SMT y soldar las impresoras de la goma solamente en la automatización infinita Co., Ltd. Infinite Automation Co., Ltd. es una compañía China-basada que se centra en ventas de las máquinas de segunda mano de la automatización de fábricas de SMT. Una de nuestras máquinas de la listo-para-compra es la impresora de la goma de la soldadura de GKG G-TITAN. La impresora de la goma de la soldadura de GKG G-TITAN se diseña para los altos requisitos de la operación de la productividad. Esta impresora de la goma de la soldadura es capaz de imprimir tamaños del PWB a partir de 50 milímetros x 50 milímetros a 510 milímetros x 510 milímetros con 0.4~6 milímetros de grueso del tablero.
Mientras que el comercio está consiguiendo implicado cada vez más en la industria 4,0, se entiende que los clientes también están esperando transformar sus operaciones, rindiendo una productividad y una competitividad más altas. Armado estratégico con OPC (control de la Grado-goma), el G-titán hace su viaje hacia las luces-hacia fuera que fabrican inconsútil.
Complementado con QPC (control de la Calidad-impresión), el G-titán se coloca firmemente con la creencia que nada es más importante que una buena impresión. Estos cambios revolucionarios de los aspectos fundamentales de la impresora de SMT traerán alrededor de una clase de eficacia que usted nunca ha tenido.

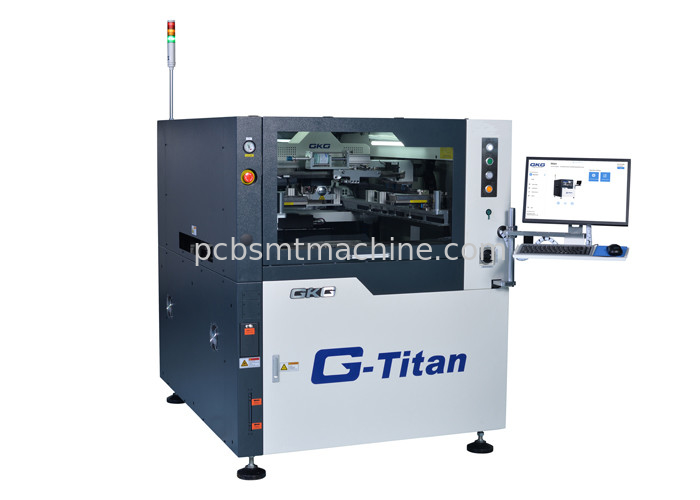

Impresora de la goma de la soldadura de GKG G-TITAN
CARACTERÍSTICAS ESTÁNDAR Y FUNCIONAMIENTO
Goma auto que dispensa
La goma se dispensa automáticamente a través de la longitud entera del enjugador, manteniendo en el diámetro del balanceo de 15m m, adoptando el tarro de la goma de la soldadura de los 500 gramos comunes. Elimina totalmente el despilfarro de la goma de la soldadura que desborda a los lados del enjugador.
Sistema de vigilancia del diámetro del balanceo de la goma
Diámetro de trazado del balanceo de la goma de la soldadura en tiempo real y accionar la auto-dispensación si baja debajo 10m m. Elimine totalmente la goma escasa de la soldadura en la plantilla y guardar la velocidad rodante de la goma dentro de la gama óptima para alcanzar el mejor resultado de impresión con esta impresora del smt.
Enjugador del OPC
Los criados en ambos lados se pueden ajustar a la longitud exacta del PWB, permitiendo a la goma de la soldadura ser conservado dentro de la longitud del PWB para obtener un borrón y cuenta nueva. Posea el control absoluto sobre área de impresión deseada, para alcanzar la mejor calidad de impresión usando esta impresora del smt.
Sistema de inspección de la abertura de la plantilla
Usando la luz del panel instalada en el top y la cámara CCD abajo para examinar aberturas de la plantilla. Detecta automáticamente la obstrucción de las aberturas de la plantilla para eliminar la plantilla de la mal calidad que es utilizada, asegura la impresión de la calidad desde el principio.
La cerradura y el PWB Clamper de la plantilla
La cerradura de la plantilla chupa la plantilla firmemente a ambos lados del transportador durante el ciclo de impresión. Para eliminar la vibración de la plantilla teniendo contacto firme con el PWB. El clamper del PWB es una combinación de la abrazadera superior retractable y de abrazadera lateral motor-controlada, diseñada únicamente por GKG (patentado). Con estas características estándar, todos los substratos disponibles y desafiadores de hoy se pueden afianzar con abrazadera con seguridad e impresión al más de alta calidad.
PARÁMETROS TÉCNICOS
| FUNCIONAMIENTO |
| Capacidad de la alineación de la máquina |
2 de Cmk @ de sigma del ± 10 micrones 6 |
| Capacidad de proceso de la alineación |
2 de Cpk @ de sigma del ± 18 micrones 6 |
| Duración de ciclo de la base |
< 8=""> |
| (excepto tiempo de la impresión y de la limpieza) |
|
| Tiempo del cambio del producto |
< 3="" mins=""> |
| Tiempo de disposición del nuevo producto |
< 10="" mins=""> |
| SUBA A DIRECCIÓN |
| Max. Size (L x W) |
510 milímetros x 510 milímetros |
| Min. Size (L x W) |
50 milímetros x 50 milímetros |
| Grueso |
0.4~6 milímetros |
| Ajuste del grueso del PWB |
Automático |
| PWB Max. Weight |
5 kilogramos |
| Liquidación del borde del PWB |
3 milímetros |
| Liquidación inferior del PWB |
23 milímetros |
| Alabeo del PWB |
Máximo el 1% diagonalmente |
| Fijación de método con abrazadera |
Abrazadera superior retractable auto, abrazadera lateral controlada del motor |
| Método de la ayuda |
Pernos de la ayuda magnética, barras, bloques, succión del vacío |
| Dirección del transportador |
L a R, R a L, R a R, L a L |
| |
(control del software) |
| Altura del transportador |
± 900 40 milímetros |
| Velocidad del transportador |
1.500 mm/s |
| Ajuste de la anchura del transportador |
Automático |
| SISTEMA ÓPTICO |
| Campo visual (FOV) |
10m m x 8m m |
| Tipos fiduciales |
Círculo, triángulo, cuadrado, diamante, cruz |
| Tamaño fiducial |
0.5~4.0 milímetros |
| Metodología de Vision |
La cámara CCD de Digitaces mira para arriba y abajo |
| 2.a inspección |
Ventanas Max.100 para examinar que falta y escaso (estándar) |
| PARÁMETROS DE IMPRESIÓN |
| Tamaño de capítulo de la plantilla (L x W) |
Ajustable, 470 milímetros x 370 milímetros a 737 milímetros x 737 milímetros |
| Impresión Gap (broche-apagado) |
0~20 milímetros |
| Impresión de la gama de ajuste de la tabla |
X: ±10 milímetro, Y: ±10 milímetro: ± 2° |
| Velocidad de la impresión |
10~200 mm/s |
| Presión del enjugador |
0.5~10kg (control de programa) |
| Tipo del enjugador |
Estándar: Enjugador del OPC 300 milímetros, 450 milímetros y enjugador 520m m del metal. Opción: De goma |
| Ángulo del enjugador |
Estándar 60°, opción 45°, 50°, 55° |
| Sistema de limpieza |
Mojado auto, seco, vacío (software selecto) |
| REQUISITO DE LAS INSTALACIONES |
| Fuente de alimentación |
± el 10% 50/60Hz de AC220V |
| Consumo de energía |
3kW |
| Suministro de aire |
4 ~ ² de los 6Kgf/cm |
| Consumo del aire |
5L/min |
| Dimensión (excepto torre de la señal) |
1.240 milímetros (l) x 1.560 milímetros (w) x 1.490 milímetros (h) |
| Peso de la máquina |
1,200kg |
| INTERFAZ DE OPERADOR |
| Hardware |
Monitor LCD, ratón y teclado |
| Sistema operativo (OS) |
Windows 10 |
| Método de control |
PC industrial controlada |
| Interfaz de la entrada-salida |
Estándar de SMEMA |
| CARACTERÍSTICAS ESTÁNDAR |
| Relleno auto de la goma (OPC) |
| Sistema de vigilancia del diámetro del balanceo de la goma (OPC) |
| Montaje del enjugador del OPC (2 pares 300m m y 450m m) |
| Cerradura de la plantilla (QPC) |
| Sistema de inspección de las aberturas de la plantilla (QPC) |
| OPCIONES |
| Circuito cerrado de SPI |
| Pegamento auto que dispensa |
| Temperatura, supervisión de la humedad y exhibición con una unidad del aircon |
| Escáner interno y externo del código de barras para la rastreabilidad del PWB |
| Escáner del código de barras del PDA para la plantilla, goma de la soldadura, rastreabilidad del enjugador |
| Integración de sistema de MES (para el Ind. 4,0) |
| 2 máquinas en serie para de alto rendimiento |
| 2 máquinas de nuevo a la parte posterior para la línea dual de SMT del carril |
