La automatización infinita Co., Ltd. es una compañía de confianza que suministra las mejores máquinas de SMT y productos seminuevos reacondicionados de la solución de la automatización de fábricas. Nuestra compañía se está centrando en la fuente de las impresoras seminuevas de la goma de la soldadura, del SMT Chip Mounters, de la inspección óptica automática, y de la otra planta de fabricación del PWB productos de la solución. Entre nuestra goma seminueva y reacondicionada ofrecida de la soldadura la impresora es la impresora de la plantilla del ímpetu II BTB de MPM. La impresora configurable de la plantilla de MPM® Momentum® II BTB™ (de nuevo a trasero) permite el dual-carril que procesa para una producción más alta pero sin la línea longitud cada vez mayor o la inversión de capitales. La impresora de la plantilla del ímpetu II BTB es la impresora más flexible de la máquina del ímpetu II. La impresora del ímpetu II BTB es un ahorro de espacio 200 milímetros de más corto que la impresora estándar del ímpetu II. Configure para el dual-carril que procesa colocando dos impresoras de BTB continuamente en una línea de fabricación. el proceso del Dual-carril genera la salida de dos impresoras en la longitud de una.

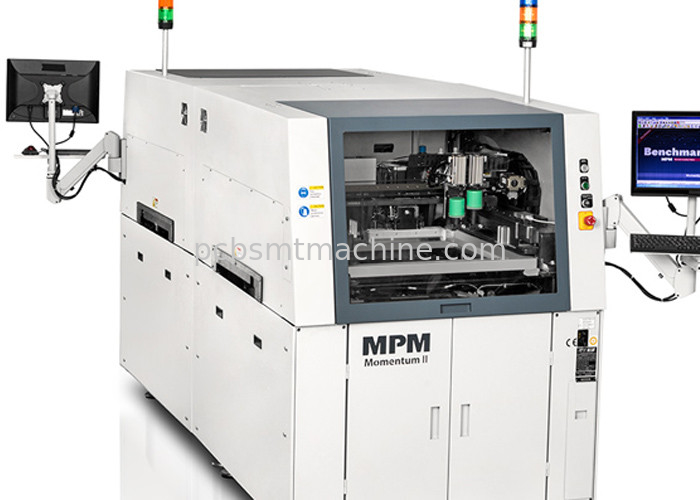

Impresora de la plantilla del ímpetu II BTB de MPM
Última flexibilidad en la plataforma del ímpetu
Utilice la impresora de MPM en línea como independiente o configúrela continuamente para la salida del dual-carril. Imprima los productos múltiples en una sola línea de SMT, por ejemplo, top de la impresión y lados inferiores, imprima a los mismos tableros del lado o de la madre/de hija de la impresión. La impresora del ímpetu II BTB viene en dos diversas configuraciones de la producción para la flexibilidad óptima en la línea equilibrio.
Impresora Strategy del partido a doblarse estrategia del carril
La impresora del ímpetu II BTB permite accesibilidad y servicio totales del delantero-lado, con el acceso abierto al sistema eléctrico, al depósito solvente, y a otros componentes claves. Porque la impresora de BTB no requiere ningún acceso de lectura o espacio de almacenador intermediario adicional, posición cada impresora para maximizar su espacio de la instalación.
Exactitud y funcionamiento probados de la serie del ímpetu
Repetibilidad de la alineación de los micrones ±11 @ 6 sigmas, Cpk ≥2 y exactitud mojada de la impresión del σ de 17µ m@6, del ≥ 2 de Cpk, con la capacidad 6σ diseñada adentro y verificada independientemente. Las impresoras de la serie del ímpetu II de MPM son rápidas, exactas, y altamente confiables, con el funcionamiento incomparable por cualquier otra impresora en su clase.
Interfaz de usuario de Benchmark™
Fácil aprender y utilizar para el operador medio, software de la prueba patrón de MPM es potente con todo intuitivo, y facilita la disposición rápida, ayudas con tareas operativas, y hace el cambio rápido y fácil. El software se ha actualizado a Windows 10 y las nuevas herramientas de la producción y nuevo QuickStart que programaban para hacerlo incluso más fácil utilizar.
CARACTERÍSTICAS:
- Verificación de la capacidad de impresión de AccuCheck
- Sistema de distribución automático de la goma
- Interfaz de usuario de la prueba patrón
- Sistema de BridgeVision
- Tablero de EdgeLoc que afianza el sistema con abrazadera
- Cabeza de impresión de EnclosedFlow
- Arquitectura de OpenApps
- Sistema y inspección de MPM Vision
- Monitor de la altura de la goma
- Monitor de la temperatura de la goma
- PrinTrack
- Limpiador de la plantilla de RapidClean
- Optimizador de la impresión de SPI
- Sistema de StencilVision
ESPECIFICACIONES:
| SUBA A DIRECCIÓN |
| Tamaño máximo del tablero (X x Y) 609,6 milímetros x 508 milímetros (24" x 20") |
| Un workholder dedicado se requiere para los tableros con un tamaño X mayor de 20" |
| Tamaño mínimo del tablero (X x Y) 50,8 milímetros x 50,8 milímetros (2" x 2") |
| Grueso del tablero 0,2 milímetros a 5,0 milímetros (0,008" a 0.20") |
| Peso máximo 4,5 kilogramo (10 libras) del tablero |
| Liquidación 3,0 milímetro (0,118" del borde del tablero) |
| Liquidación del superficie inferior estándar de 12,7 milímetros (0,5"). Configurable para |
| 25,4 milímetros (1.0") |
| La abrazadera de sujeción del tablero fijó las abrazaderas superiores, el vacío más centernest |
| Pernos magnéticos de los métodos de la ayuda del tablero |
| Opcional: Presas del lado del vacío, pernos del vacío, |
| bloques de la ayuda, accesorios dedicados, patentados |
| útiles autos, Quik-herramienta |
| PARÁMETROS DE IMPRESIÓN |
| Área de impresión máxima (X x Y) 609,6 milímetros x 508 milímetros (24" x 20") |
| Impresión Gap (broche-apagado) 0 milímetros a 6,35 milímetros (0" a 0,25") |
| Imprima la velocidad 0,635 mm/s - 304,8 mm/s |
| (0,025 in/s - 12 in/s) |
| Fuerza de la impresión 0 a 22,7 kilogramos (0 libras a 50 libras) |
| Talla 737 milímetro x del capítulo de la plantilla 737 milímetros (29" x 29") |
| Adaptadores disponibles para tamaños más pequeños |
| VISION |
| Campo visual de Vision (FOV) 10,6 milímetros x 8,0 milímetros (0,417" x 0.315") |
| Tipos fiduciales fiducials estándar de la forma (véase SMEMA |
| estándares), cojín/abertura |
| Cámara digital del sistema de la cámara sola |
| - MPM patentados miran la visión arriba/abaja |
| FUNCIONAMIENTO |
| Micrones de la alineación ±12.5 del sistema total (±0.0005") en la sigma 6, |
| Exactitud y repetibilidad Cpk ≥2.0* |
| La calificación se realiza usando variables de proceso del ambiente de producción; impresión |
| la velocidad, la elevación de la tabla y el movimiento de la cámara se incluyen en la figura de la capacidad. |
| Micrones mojados del depósito ±20 de la impresión (±0.0008") en la sigma 6, |
| Exactitud y repetibilidad Cpk ≥2.0* |
| Basado sobre la impresión mojada real con exactitud posicional y la repetibilidad verificada cerca |
| un sistema de medida de la tercer persona. |
| Duración de ciclo |
| Ímpetu II BTB estándar de 9 segundos |
| Ímpetu II BTB HiE estándar de 7,5 segundos |
| INSTALACIONES |
| Requisitos de alimentación monofásico de 200 a 240 VAC (el ±10%) @ |
| 50/60Hz, 15A |
| Requisitos del suministro de aire 100 PSI en el cfm 4 (modo funcionado con estándar) a 18 |
| cfm (trapo) del vacío (barra 7 @ 5 L/s a 12 L/s), |
| 12,7 milímetros (0.5") OD x 9,5 milímetros (3/8") línea de la identificación |
| Altura (excepto torre ligera) 1494,10 milímetros (58,82") en 940 milímetros (37.0") |
| altura del transporte |
| Profundidad de la máquina 1423,5 milímetros (56,04") |
| Anchura de la máquina 1196,0 milímetro (47.09") |
| Front Clearance mínimo 508 milímetros (20.0") |
| Liquidación posterior mínima 508 milímetro (20.0") |
| Configuración de BTB 10 milímetro (0.39") |
| Peso 797 kilogramo (1757 libras) de la máquina |
| Peso 1090,5 kilogramo (2404 libras) de Crated |
