Cabezas multi Chip Mounter Machine automático de la máquina del PWB SMT de Yamaha YS24 72000 CPH

La automatización infinita Co., Ltd. es ofrecimiento de segunda mano y las máquinas reacondicionadas de SMT, una de nuestras máquinas ofrecidas y disponibles de SMT son la Estupendo-alto-velocidad modelo Mounter modular de Yamaha YS24 Compact con dos sistemas de cabezas multi estrechas de la echada 10 en línea. El modelo de Yamaha YS24 se equipa de un sistema de reconocimiento componente adoptado del modelo YS12. Yamaha YS24 Mounter de alta velocidad tiene una configuración rígida del dos-haz de la dual-impulsión y diseñado con un sistema de transportador dual de la etapa. Esta máquina de montaje de alta velocidad es compatible con las placas de circuito impresas grandes estupendas (PCBs). Las bocas del mounter de Yamaha YS24 SMT son comunes con el “YS12” y “YS100” asegurar la facilidad superior del mantenimiento.

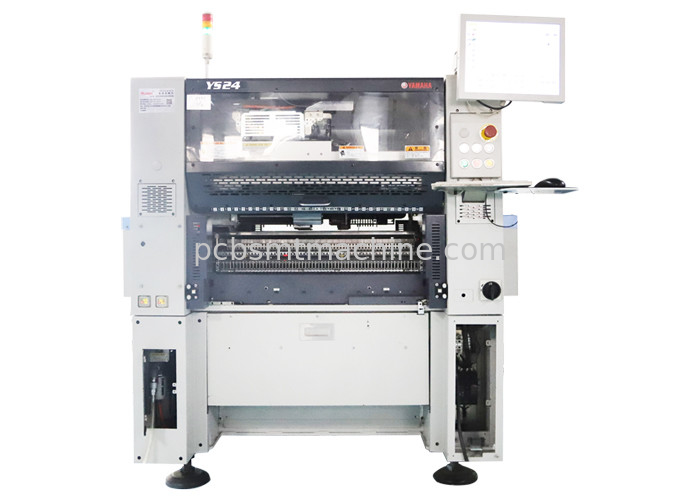

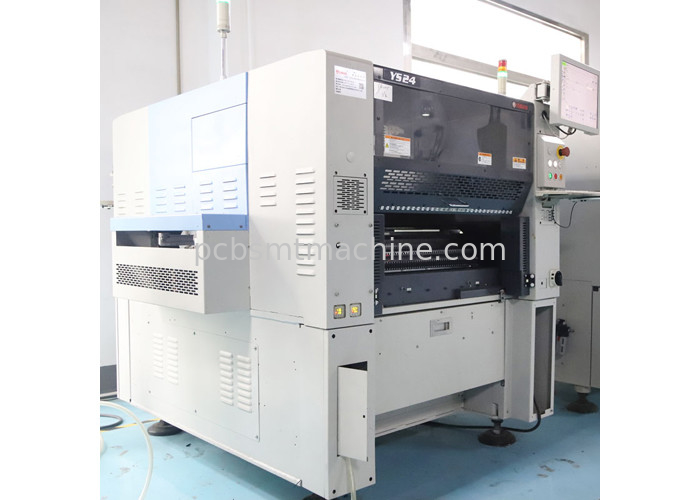

Yamaha YS24

Características

Capacidad de montaje superior de 72.000 CPH (0,05 sec. /chip: Bajo condiciones ideales según lo establecido por el motor de Yamaha)

• Incorpora dos sistemas de cabezas multi estrechas de la echada 10 en línea
• Equipado de un sistema de reconocimiento componente adoptado con YS12
• Configuración completamente rígida del dos-haz de la dual-impulsión
• “Transportador dual desarrollado recientemente de la etapa” adoptado

La productividad más alta del área del mundo

• Dimensiones externas compactas de la anchura de 1,254m m y de la profundidad de 1,687m m alcanzadas. Esto ha dado lugar a la productividad excepcional del área de 34.000 CPH por metro cuadrado, aproximadamente doble que del “YS12”.
• Compatible con las placas de circuito impresas grandes estupendas (PCBs)
• Además de ser compatible con PCBs para los dispositivos grandes de las pantallas de la pantalla plana y de iluminación del LED, PCBs industrial grande, y otros tipos de PCBs, es también compatible con PCBs grande estupendo (L700 x W460mm).

Dispositivo componente de la fuente con la comodidad superior de eficacia del uso y del trabajo

• El dispositivo de la fuente adopta el tipo de un solo carril “alimentador de los SS”. Fino, ligero, y acuerdo, este alimentador de la cinta es eléctrico y controlado por un microordenador para alcanzar facilidad de trabajo superior. Un máximo de 120 unidades puede ser instalado.
• El sistema compacto y ligero del carro del alimentador alcanza alta eficacia puesta.
• Un cortador de cinta incorporado facilita la disposición fácil de cintas inútiles vacías.

La alta calidad de montaje garantizó

• Se ha adoptado los “MAC”, o el sistema múltiple de la remuneración de la exactitud. Compensa los diversos factores que cambian exactitud de una manera compleja y polifacética, garantizando una exactitud de montaje constante de ±0.05mm.
• La disposición estándar de una función de la vista lateral, de una función de detección de montaje componente de la orientación, y de una función de la diagnosis de la boca del uno mismo asegura calidad y confiabilidad de montaje muy altas.

Ratio de funcionamiento real creciente en la facilidad del mantenimiento

• Las bocas comunes con el “YS12” y “YS100” se han adoptado para asegurar la facilidad superior del mantenimiento.
• La disposición estándar de una “estación del soplo” permite autolimpiador del eje de la boca, reduciendo la cantidad de trabajo de mantenimiento.

Alcanza la comodidad de uso superior

• El diseño de la representación gráfica con la comodidad de uso superior se ha adoptado. Un fácil ver y fácil entender el interfaz antropomecánico alcanza la operación muy fácil.
• Ratios de funcionamiento más altos y el control de calidad superior son apoyados por el software como “Y.FacT” y la “opción de las TIC”.
• Uno de cuatro idiomas de la exhibición (japoneses, inglés, chino, o de coreano) se puede seleccionar según la ubicación en donde la unidad está instalada.

Seguridad y consideraciones ambientales

• El dispositivo es compatible con la marca de CE *4 asegurar diseño seguro del dispositivo, permitiéndole ser marcado en todo el mundo.
• Compatible con una fuente del suministro de aire de 0.45MPa.

Marca de CE: El nombre del dispositivo de indicación de la marca conforma con los requisitos de seguridad para los dispositivos instalados y usados en la región europea.
