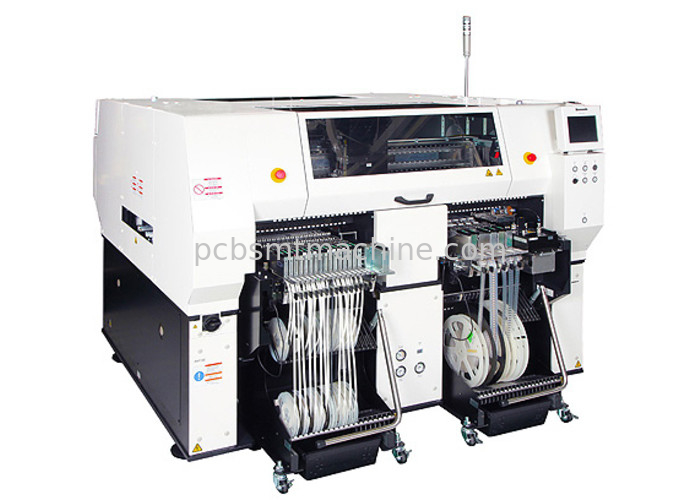

El mejor mounter elegante reacondicionado de SMT de las soluciones de la fábrica AM100 mantenido y disponible en venta solamente en la automatización infinita Co., Ltd. El mounter de AM100 SMT es una solución escalable, rentable adecuada especialmente para la alta mezcla y los ambientes de la NPI. El AM100 combina la capacidad, la flexibilidad, y la confiabilidad para un rentable, solución de la alto-mezcla. Esta máquina se diseña como máquina modular de la colocación del solo-haz con una cabeza de 14 bocas capaz de poner un arsenal componente impresionante en hacia arriba del cph 35.800 con 160 carretes. Esta máquina ofrece un cambio directo que ofrece el alimentador dondequiera y la boca dondequiera permite la disposición en línea durante la producción. Calidad-aumentando características como una cámara 3D, la cámara de la lado-vista, la disposición del perno de la auto-ayuda, la detección de la deformación del tablero, y la verificación de la bandeja están también disponibles.
Concepto de diseño
Máquina modular de la colocación del solo-haz con una cabeza de 14 bocas capaz de
poner un arsenal componente impresionante en hacia arriba del cph 35.800 con el carrete 160
entradas:
• Solo diseño principal para 01005 a 6" conectores largos
• Agarradores neumáticos y bocas de encargo
para las piezas impar-formadas
• Capacidad inherente para los procesos avanzados
El cambio directo que ofrece el alimentador dondequiera y la boca dondequiera permite
disposición en línea durante la producción. Calidad-aumento de características como una cámara 3D,
cámara de la lado-vista, disposición del perno de la auto-ayuda, detección de la deformación del tablero, y bandeja
la verificación está también disponible.
Valor añadido
• solución de la Solo-cabeza con una gama componente extensa
• Alimentadores comunes con series del cm y de NPM
• Herramientas comunes de la programación y de la conversión disponibles
Opciones de la disposición y de fuente de la máquina
La derecha izquierda y posterior posterior
Base fija del alimentador
Carro del alimentador
Alimentador 1 de la bandeja
Torre 2 de la bandeja
Frontal izquierda y la derecha delantera
Banco del alimentador
Carro del alimentador
Características estándar
14-Nozzle cabeza 3
Cambiador de la boca (parte delantera) 4
Línea cámara (parte delantera) 5
Opciones
Cambiador de la boca (lado trasero) 6
Línea cámara 5
sensor 3D (lado trasero) 9
Estadio que enciende 7
Cámara 8 de la vista lateral
Gama de la parte
El AM100 equilibra productividad con flexibilidad en un solo
diseño principal usando impulsiones lineares:
• Gama componente que atraviesa 01005 microprocesadores a 6" (150m m)
conectores más de 1" (28m m) alto
• la Multi-echada, alimentadores elegantes de la multi-anchura es
permutable con nuestra serie del cm y de NPM
• La verificación material asegura la disposición sin error con
Alimentador dondequiera o carros rápidos del intercambio
• las 2.as bocas y agarradores con código de barras simplifican la disposición
• La calibración automática verifica exactitud durante la producción
sin usar los accesorios
Especificaciones
Nombre modelo (número): AM100 (NM-EJM4D)
Concepto: Plataforma híbrida de la impulsión del solo pórtico escalable
Sistema de impulsión: Impulsión híbrida altamente exacta del motor linear
Alineación componente: Línea de color de Digitaces cámara de la exploración, de posición fija
Diseño principal: cabeza ultra alta de la flexión de 14 ejes
Dimensiones del tablero: estándar de 510 x de 460m m (20 x 18")
1.200 x 460m m (47 x 18") opcionales
1.500 x 460m m (59 x 18") opcionales
Grueso del tablero: Hasta 8m m
Exactitud de la colocación: microprocesador de Cpk ≥1.0 del micrón ±40
±30 micrón Cpk ≥1.0 QFP
Producción: Cph ideal 35.800
Cph IPC9850 22.000
Gama componente: Mínimo 01005 (los 0402M)
Máximo 120 x 90m m (4,7 x 3,5") y 150 x 25m m (6 x 1")
Altura: Hasta 28m m (1,1")
Topetones: diámetro de 0.15m m, echada de 0.5m m
Capacidad del alimentador: Carretes hasta 160 carretes
Tubos: Hasta 78 tubos
Bandejas: Hasta 40 bandejas
Cinta de la tira: Hasta 200 números de parte, opcionales
Instalaciones: CA trifásica eléctrica 200/220V ±10V,
CA 380/400/420/480V ±20V 2,0 KVA 400V 2 KVA
Neumático: MPa a 0.8MPa máximo, 200 l/min (ANR) del minuto 0,5
Masa 2370: Kilogramo (cuerpo principal con cuatro bancos del alimentador)
Dimensiones: W 1.970 x L 2.019 x H 1,500m m
